【案例分享】蔚云光电多光融合紫外成像仪在高压电力设备外绝缘缺陷检测中的应用
高压电力设备的外绝缘是保障电网安全运行的关键屏障。当绝缘子、套管等设备的外绝缘出现劣化时，可能引发局部放电甚至闪络，严重时造成单相接地或相间短路，导致设备损坏及大面积停电。外绝缘缺陷的早期表现往往不显著，例如绝缘子表面污秽受潮后泄漏电流增大、复合绝缘子端部密封失效引发的微弱电晕等。这些初期信号若不能被及时捕获，缺陷将在运行中持续发展，最终酿成故障。
传统带电检测手段在发现早期缺陷方面存在明显局限。仅依靠单一检测方式容易造成漏检或错判，无法对缺陷进行全面的定性与定级。
无外伤、无温升的局部放电
结构设计缺陷局部电场畸变电晕
放电缺陷等级量化

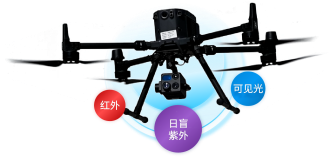

针对传统手段的不足，蔚云光电多光融合紫外成像仪将四种功能集于一体，为高压电力设备外绝缘缺陷的精准诊断提供了提供了一套综合性的检测解决方案。
日盲紫外成像
利用日盲紫外光特性，在日光下捕获电晕及沿面放电的紫外光子，实现放电可视化。
红外热成像
获取设备温度分布，发现因泄漏电流、介质损耗或接触不良引起的异常温升。
高清可见光相机
同步记录设备外观细节，清晰呈现绝缘体裂纹、金具表面损伤、结构变形等可见痕迹。
激光测距模块
测定目标距离，将紫外光子计数归算至标准等效距离，动态修正融合视差。
这四项功能的融合，能够更准确快速地判断设备的状态。
易产生外绝缘缺陷的高压电力设备主要有四类：绝缘子、金具、导线、高压套管。蔚云光电经过上百次现场检测，下面为您带来部分实测案例。

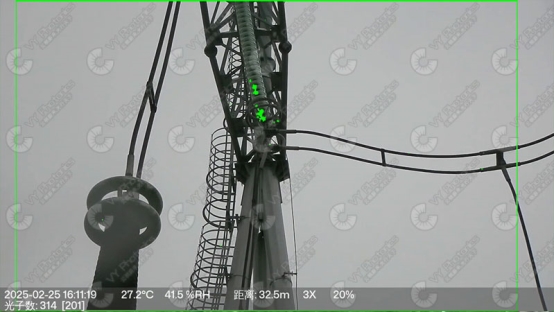

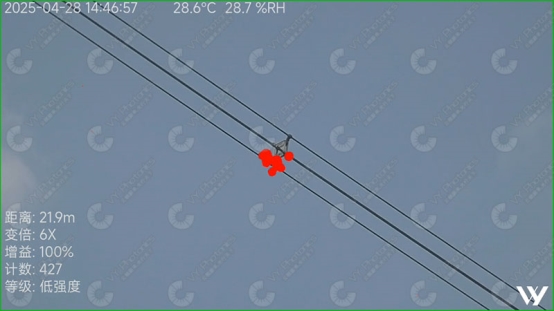

1. 金具
连接金具·均压环·间隔棒
金具缺陷往期我们做过专题介绍，涵盖均压环、间隔棒连接金具等部件。常见问题包括表面毛刺、雷击烧伤、工艺不良，以及结构变形、松动脱落等。点击查看电力金具典型紫外检测图谱

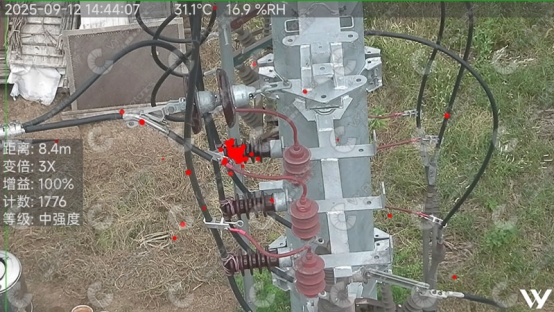

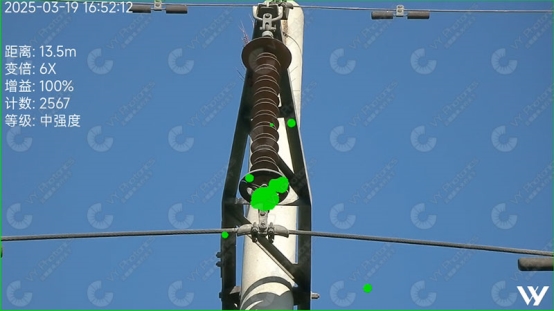

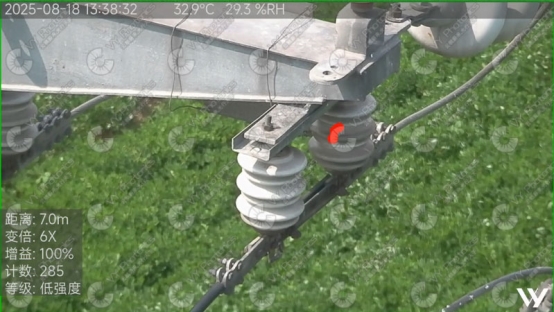

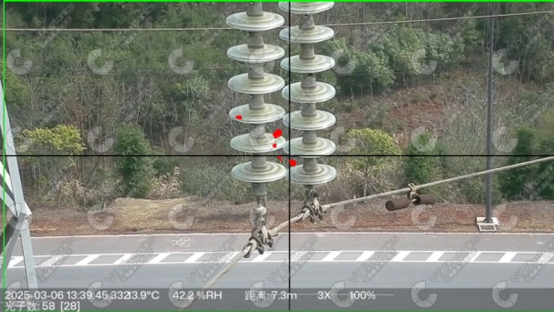

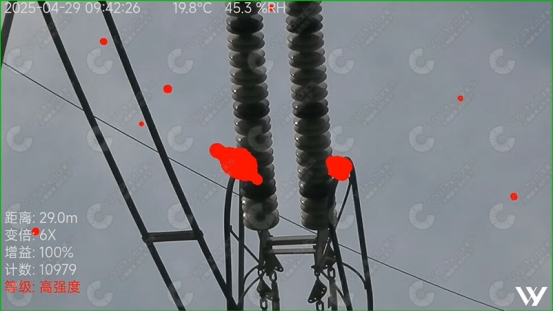

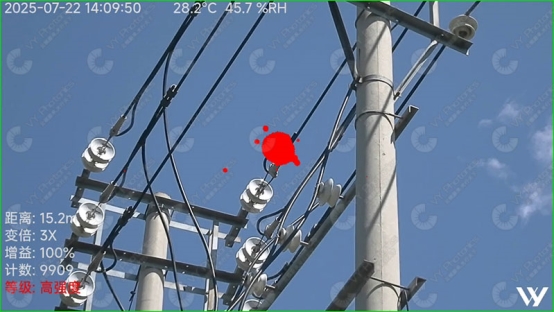

2. 绝缘子
瓷·玻璃·复合材料
绝缘子按材质分为瓷、玻璃及复合材料三种。常见缺陷有瓷件或玻璃件裂纹破损、胶装水泥破损、表面积污、RTV涂料失效、零值或低值绝缘子，以及复合绝缘子的伞裙护套破损、端部密封失效和憎水性丧失。
其中，零值或低值绝缘子因绝缘电阻大幅降低，在正常运行电压下可能出现异常发热。

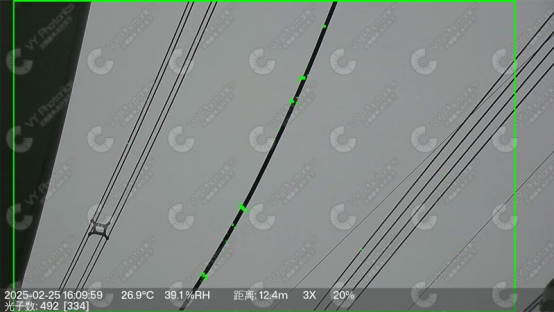

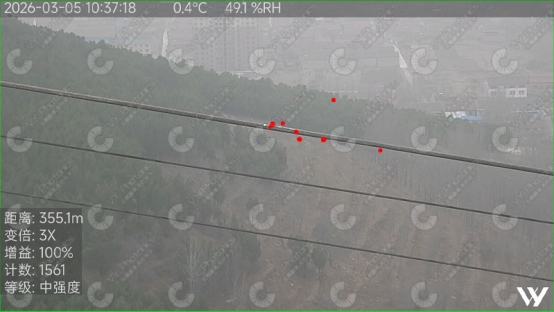

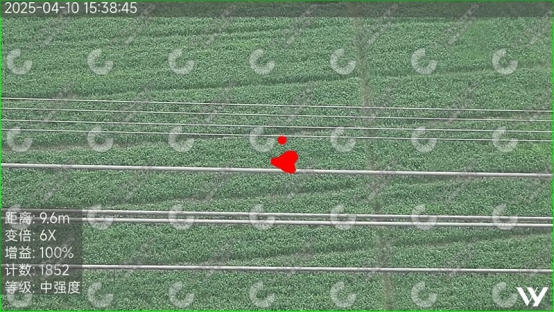

3. 导线
裸绞线·绝缘导线·管母·母排
导线缺陷包括断股、散股、损伤等，此类缺陷常引起局部电场畸变并产生电晕。

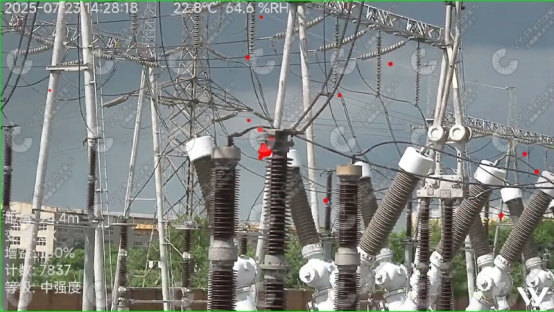

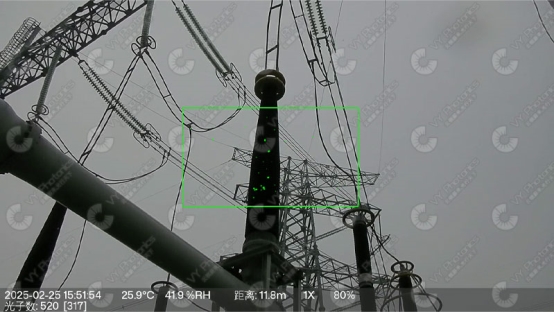

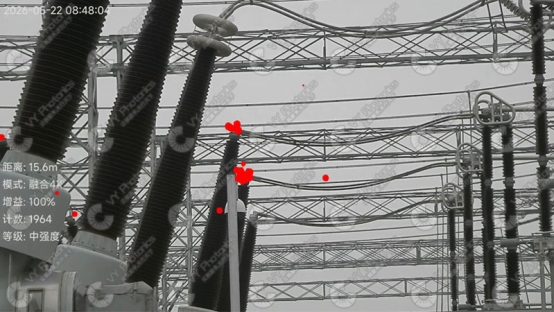

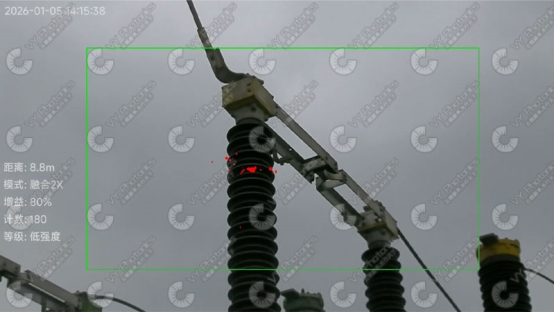

4. 高压套管
套管本体·套管接头
高压套管的典型缺陷包括表面积污、憎水性丧失、RTV涂料失效、破损及裂纹等。
通过使用蔚云光电的多光融合紫外成像仪，能将可见光难以发现的内部裂纹、密封失效，以及红外热像仪难以捕捉的微弱温升，通过紫外放电光斑直观呈现，为电力系统的安全运行提供了可靠保障。
一次巡检同步完成电力设备放电、温升、外观检测，减少重复作业。高精度日盲紫外相机灵敏捕捉早期缺陷导致的局部放电，降低漏检与误判风险。
经距离归算的紫外光子计数可直接与标准注意值、警示值比对，结合其他检测情况，实现对缺陷从初期到严重阶段的分级，使检修决策有据可依。
保留各通道原始数据，搭配蔚云光电图像分析软件，可对现场检测结果进行复现，为设备构建完整状态档案。将定期巡检数据与历史基线和同类设备对比，发现状态量变化趋势，支撑系统性缺陷分析和状态检修决策。
