【检测案例】地空协同多光谱紫外电力巡检 筑牢10kV配网迎峰度夏安全防线

（一）检测背景

2026年5月底，正值迎峰度夏前的关键巡检窗口期，某供电单位对其辖区10kV配电网架空线路开展全面隐患排查，委托蔚云光电工程师携带设备前往现场进行带电检测。

本次检测综合利用无人机搭载VY-SUV-X40四合一紫外智能载荷与VY-NovoCAM手持式多通道紫外成像仪，以“地空协同”+“紫外探电+红外测温+高清成像”的多光谱融合手段，对城市配电网中的变压器导线、绝缘子、避雷器、隔离开关、金具等设备进行系统检测，排查系统运行风险。

（二）       检测概况

测时间：2026 年 5 月26日（迎峰度夏预巡检专项）

检测对象：10kV配电网架空线路（导线、避雷器、隔离开关、柱上变压器等）

环境条件：晴，气温32℃，湿度72%RH，微风3级

检测依据：《DL/T 345-2019 带电设备紫外诊断技术应用导则》，《DL/T 664-2016 带电设备红外诊断应用规范》

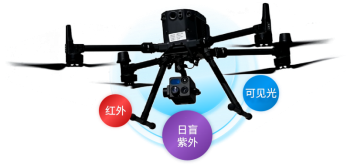

空中巡检：大疆M350无人机 + VY-SUV-X40 四合一紫外智能载荷

地面复核：VY-NovoCAM 手持式多通道紫外成像仪

检测结果

本次地空协同多光谱巡检，共检测到5处异常缺陷，其中，紫外模式检出3处避雷器引线线夹局部放电缺陷、红外模式检出2处柱上变隔离开关刀闸异常温升缺陷。

（三）       检测异常情况

缺陷1—3：避雷器引线线夹放电

缺陷分析：

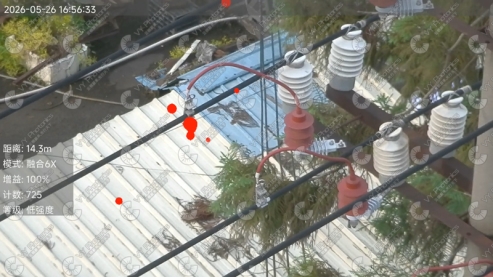

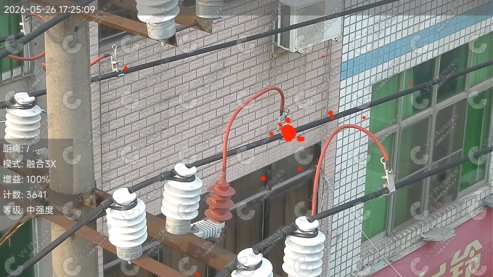

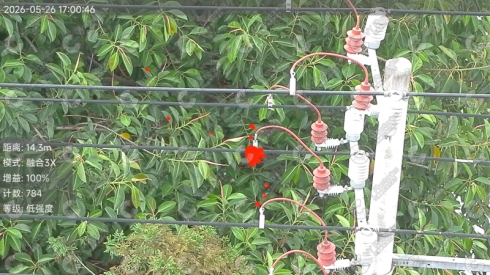

在3处不同位置的避雷器引线线夹处，紫外模式观察到明显紫外光子聚集现象，在100%增益下紫外光子数介于2000至7000之间，均属于中强度放电等级。该线夹用于夹持导线，放电原因推测为夹持力不均，在长期运行中导致导线绝缘层局部受损，引发电晕放电。使用红外模式观察，上述放电点均未见温升异常。

运维建议：

（1）由于暂未产生温升、高强度放电，3处放电点一并纳入下一次停电检修计划进行拆检，必要时更换线夹或对导线进行绝缘修复；

（2）日常巡视中加强对此类设备的紫外检测，排查是否为工艺、设备质量等原因导致的区域性高发问题。

缺陷4-5：柱上变压器台区隔离开关刀闸过热

缺陷分析：

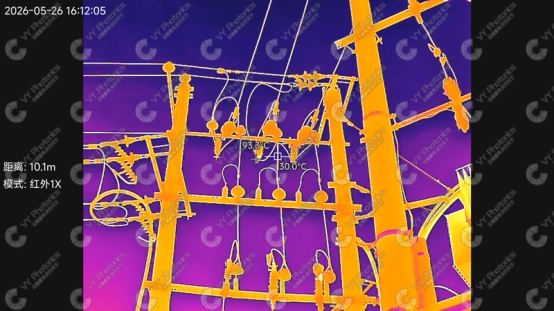

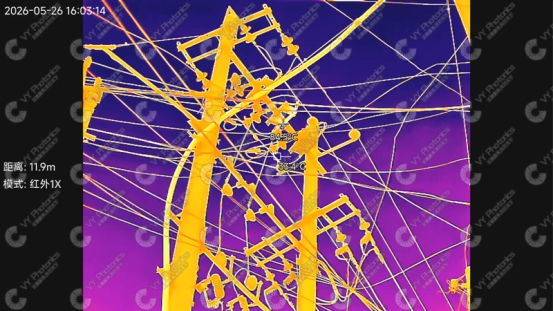

在使用手持式多通道紫外成像仪的红外模式对柱上变压器台区进行扫查时，检测到台区上方隔离开关刀闸存在明显发热，最高温度达到90℃。根据《DL/T 664-2016 带电设备红外诊断应用规范》，隔离开关刀闸温度达到90℃已属于严重缺陷。若不及时处理，可能进一步劣化导致短路，严重威胁台区稳定运行。推测原因为刀闸老化、触点松动导致的接触电阻增大，长期虚接在负荷电流作用下产生异常温升。

运维建议：

（1）建议尽快安排停电检修，更换该隔离开关；

（2）检修后应在日常巡检中使用红外模式对此处复测，确认台区运行健康。

（四）       用户反馈

本次地空协同多光谱巡检实现“空中大面积快速筛隐患、地面近距离精准核验”，供电运维单位对检测方案与设备效果给予正面评价：

·无人机搭载紫外载荷可远距离捕捉的金具微弱放电，补齐配网隐性风险检测短板；

·紫外光子数、温度双维度数据量化，检修计划制定更具靶向性，具有显著经济效益；

·地空联动的多光谱可视化巡检大幅压缩全线巡检时长，兼顾巡检效率与现场作业安全，适配迎峰度夏短期集中排查需求。

（五）       方案价值

1.技术价值：多光谱融合补齐单一检测技术盲区

本次方案同步采集紫外放电光子数、红外温度、设备外观、测距定位四维数据，一次作业能够同步筛查“电”、“热”、“宏观异常”三类隐患，形成更完整的设备状态感知体系。

2.经济价值：地空协同降本增效，赋能定向状态检修

空中无人机批量完成整条架空线路扫查，单条馈线巡检时长缩短70%；多模态可视化精准定位，仅针对风险点位精准消缺；紫外光子数、红外温度科学量化评估，区分缺陷轻重缓急，降低备品耗材与检修人力投入，赋能检修资源高效分配。

3.管理价值：溯源系统性隐患，驱动全流程管控升级

本次巡检精准筛查出3处放电特征高度趋同的缺陷，指向避雷器线夹选型、现场安装工艺存在共性系统性短板，为运维全流程管控提供关键线索。用户未来可将紫外检查纳入竣工验收、灾后重建后的关键环节，推动配电运检迈向从被动抢修转向事前主动预警、分级状态检修的精细化管理模式。

4.运维参考价值：形成配网迎峰度夏标准化巡检范式

本次案例明确10kV配网架空线路紫外多光谱带电检测的判定标准与标准化处置流程，为同区域、同工况城乡配电网迎峰度夏预防性巡检提供可复制落地方案；通过提前检出早期隐患、高峰前完成消缺，有效降低夏季负荷高峰期线路跳闸、台区停电故障概率，提升配网供电可靠性，助力电网运维由事后抢修向事前预警、状态检修转型。
