Part.01 项目背景

储能站配套的升压站与送出线路常按照变电站标准建设，却通常缺少电网那样的电气专项检测。

2026年4月至8月，蔚云光电受邀使用VY-NovoCAM手持式多通道紫外成像仪，对三座储能站的配套变配电设备开展带电检测缺陷普查。

资源痛点

储能站的运维重心通常针对电池状态与消防安全。高压电气设备虽然至关重要，但专项投入精力有限，站内变配电系统运行风险排查长期存在盲区。

客观威胁

储能系统运行涉及直流与交流的多次变换，信号谐波客观上对站内电气设备存在劣化影响。本次接受检测的三座储能电站中有两座此前发生过因变配电设备故障导致的停电事故，造成重大损失。

紫外储能应用方案

部分储能站承载着帮助电网调节能源和用电负荷压力的功能，站内可能包含升压站、变配电设备、送出线路，实际上可视为一座小型变电站，高压电气设备的运维需求与传统变电站类似。

紫外成像仪可在带电系统不停电状态下检测因绝缘劣化、表面污秽、松动虚接等原因引发的电晕放电。可应用于储能站中主变压器、导线、高压开关设备等的检测。

Part.02 检测结果

使用设备：VY-NovoCAM多通道紫外成像仪

非接触式远距离检测：3-80米灵敏检测，保障作业安全

可视直观：基于视觉进行电气设备状态感知，信息传达效率高

赋能靶向运维：部位级精确定位，量化强度，推动科学定向检修

储能站点一 220kV
检测范围	3座主变及线路、配电柜
当日环境	晴 26℃，53%RH
缺陷数量	10处放电缺陷

储能站点二 220kV
检测范围	3座主变及线路、配电柜
当日环境	晴 26℃，53%RH
缺陷数量	4处放电缺陷

储能站点三 110kV
检测范围	3座主变及线路、配电柜
当日环境	晴 26℃，53%RH
缺陷数量	1处温升缺陷

Part.03 缺陷详情

220kV 储能站点一

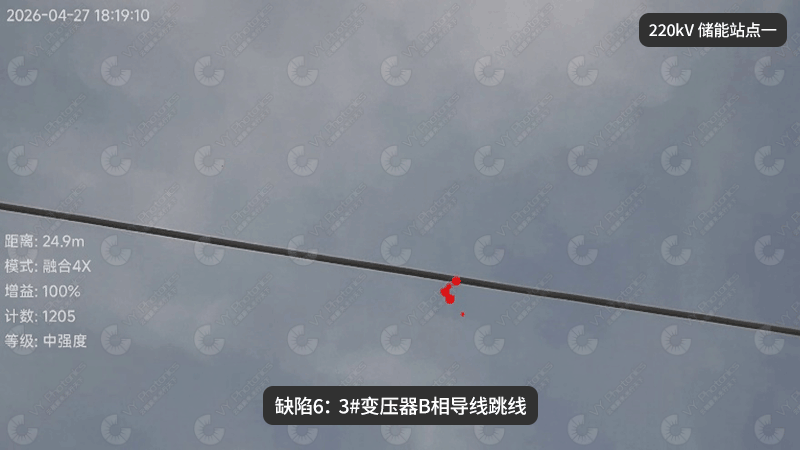

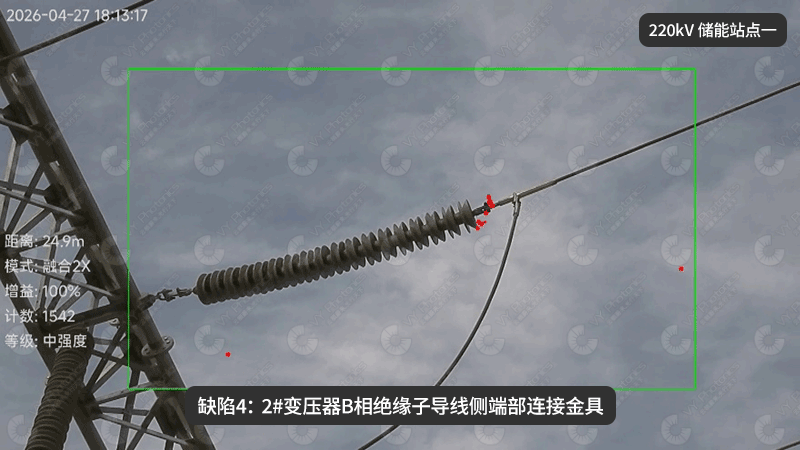

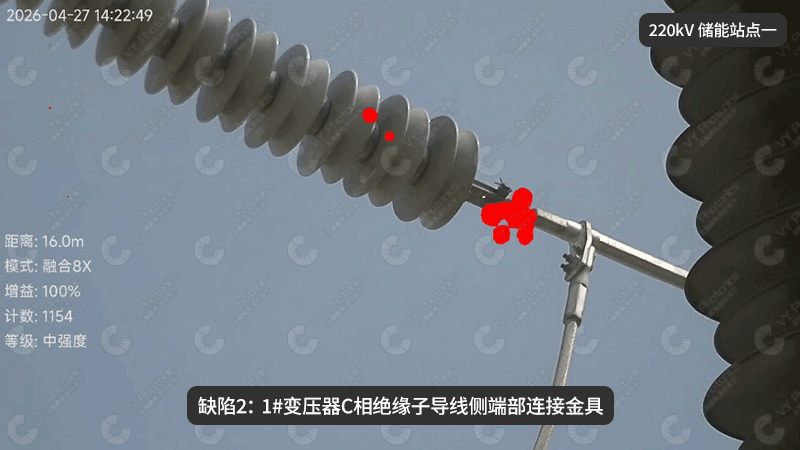

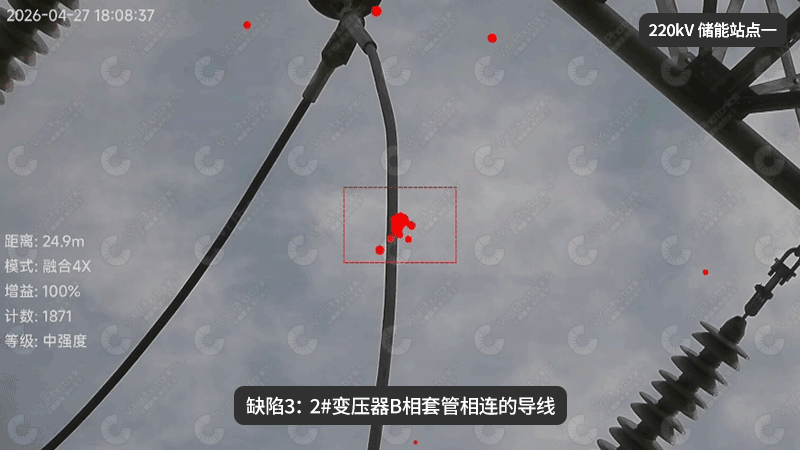

结合缺陷①~⑥，站点一多发导线电晕放电和绝缘子端部连接金具放电，均为中低强度放电。建议针对性检查局部放电点，若存在局部磨损、金具松动应在下次停电检修时定向检修。

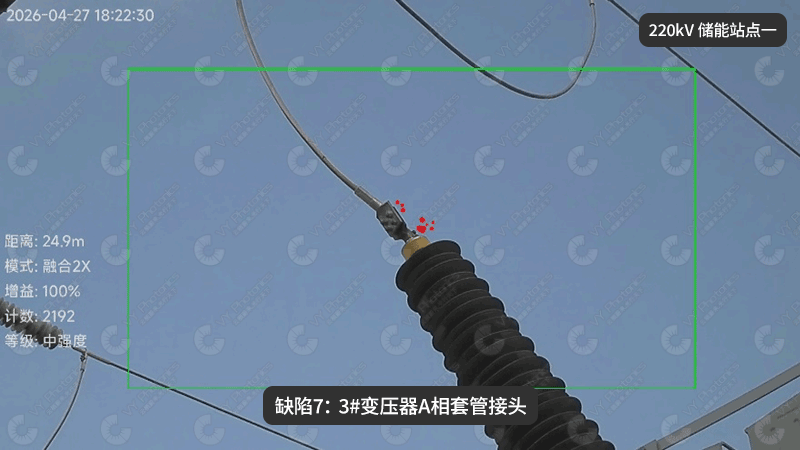

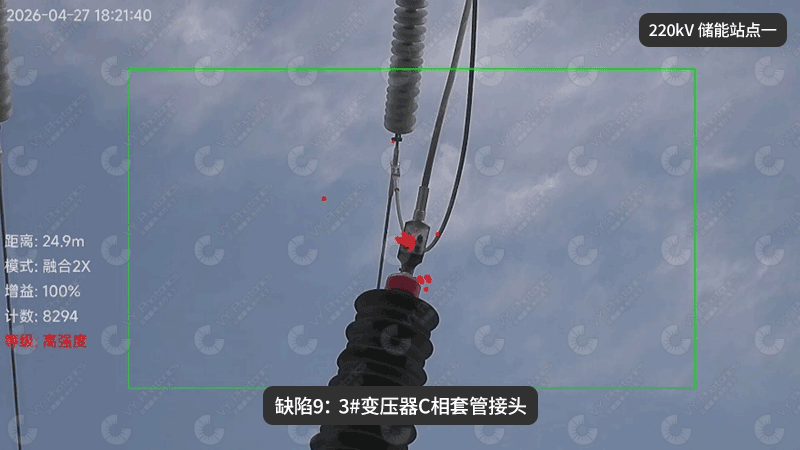

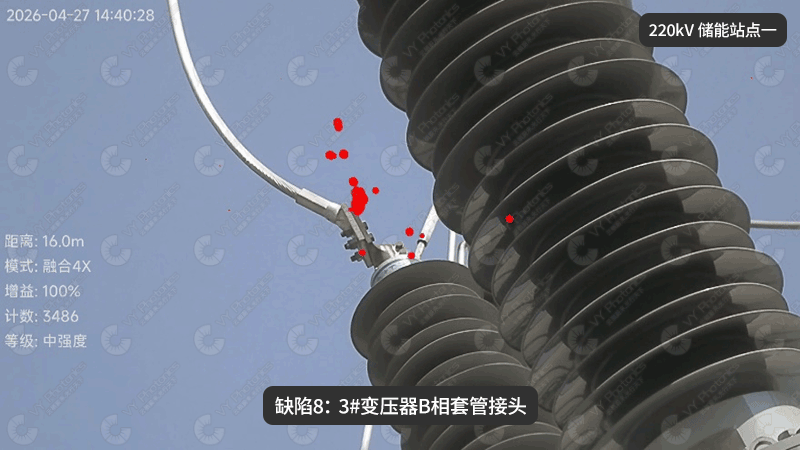

缺陷⑦~⑨的变压器套管接头放电存在风险，C相套管接头放电强度已达到高强度放电等级，严重时可能发展成贯穿性闪络或接头熔断，引发变压器出口短路甚至主变跳闸事故。建议尽快组织针对变压器的停电检修和高压试验工作。

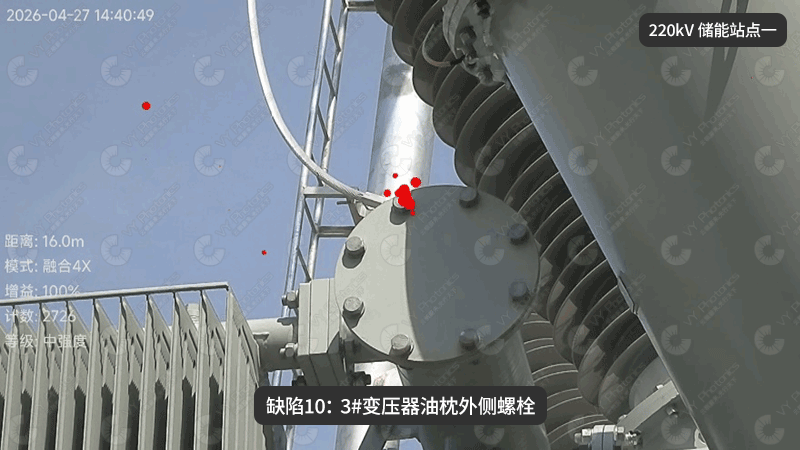

缺陷⑩油枕外部放电存在重大风险，长期放电可对周边金属构件造成电蚀，导致油枕密封结构受损、渗漏油，对工程运行构成严重威胁。建议尽快组织针对变压器的停电检修和高压试验工作。

220kV 储能站点二

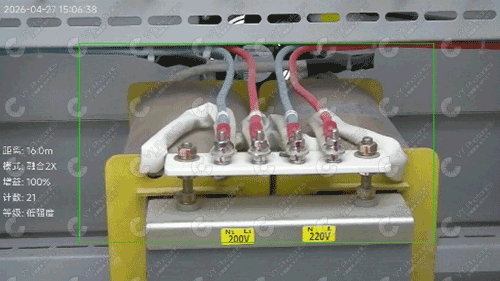

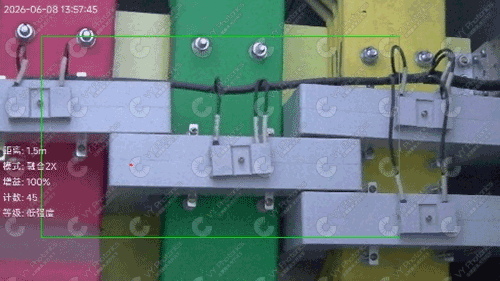

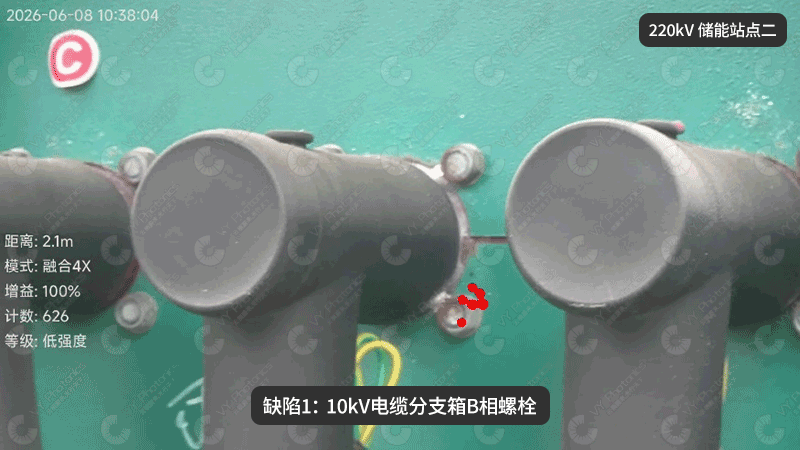

缺陷①10kV电缆分支箱B相螺栓为低强度放电，且在红外模式下未见温升异常。但电缆箱外部螺栓放电可能与接地不良有关，建议进一步检查接地系统及电缆箱绝缘状态。

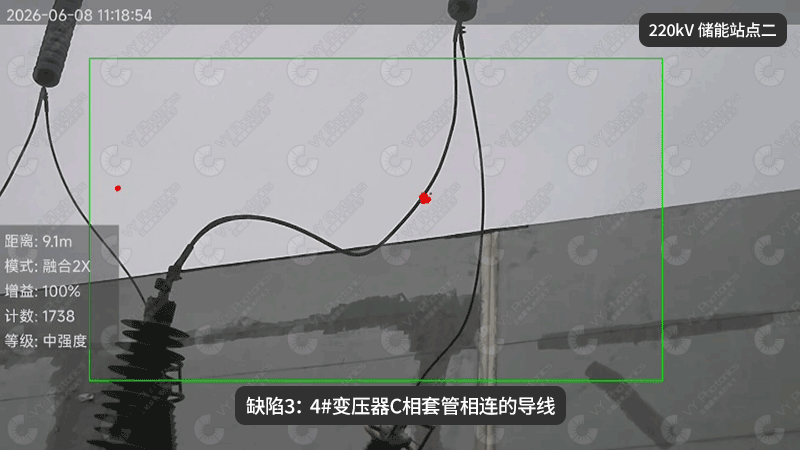

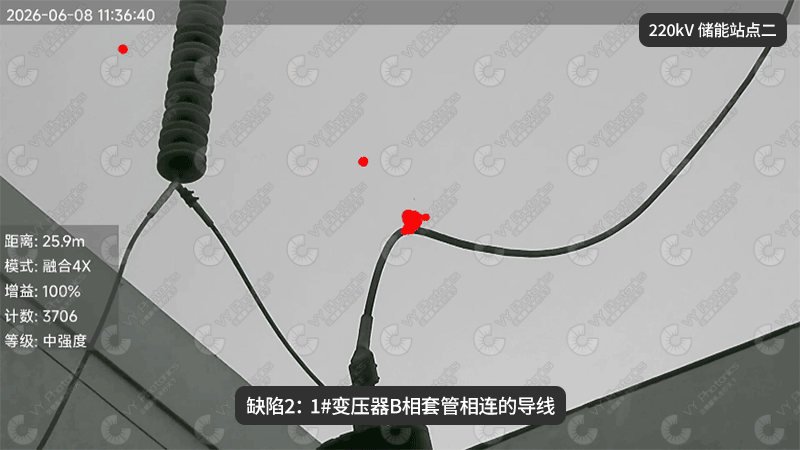

缺陷②~③均为导线的中低强度电晕放电。可进一步检查是否存在明显毛刺，并可在下一次停电检修中进行局部修复；如无明显异常，可持续跟踪导线状态。

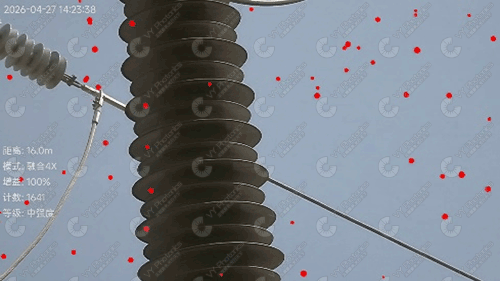

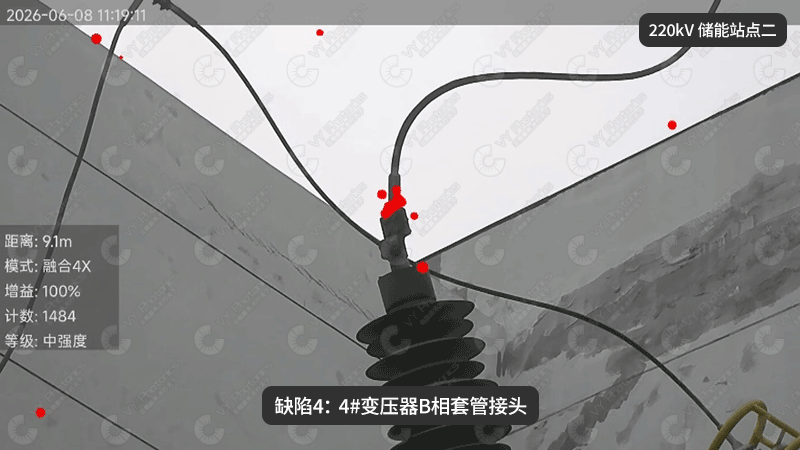

缺陷④位于变压器套管接头，此处放电对变压器运行构成风险。建议进一步检查接线端子是否松动并视情况安排紧固；后续应对此处加强观察。

110kV 储能站点三

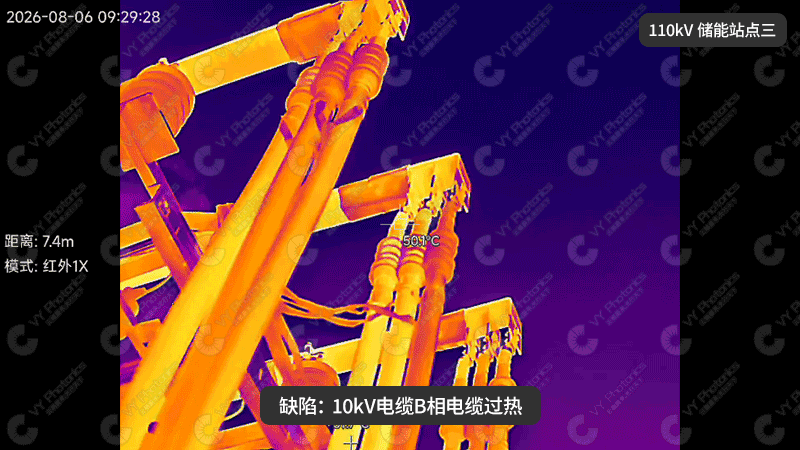

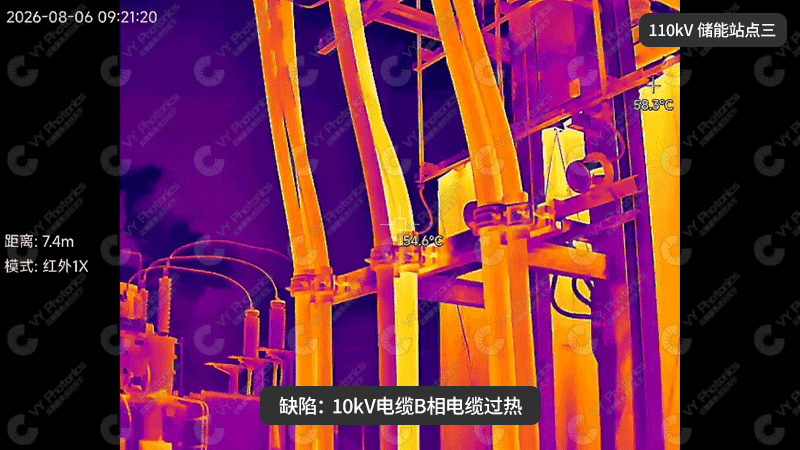

红外模式检测10kV电缆B相3根电缆的其中2根温度约50℃，较其余电缆（40℃）高出约10℃。

后进一步检测电流，正常每根电缆应该都是几百安，但发热的两根电缆其中一根电流仅有几十安培，而另外一根超过一千安。

电缆负荷分布异常，建议尽快排查异常成因，重新调整接线或更换故障电缆。

其他检测情况

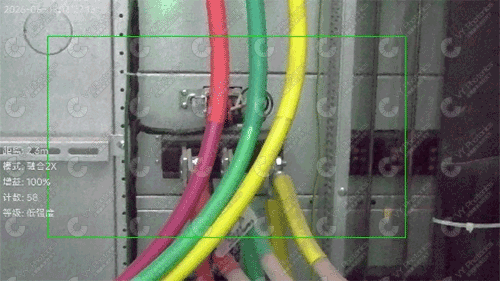

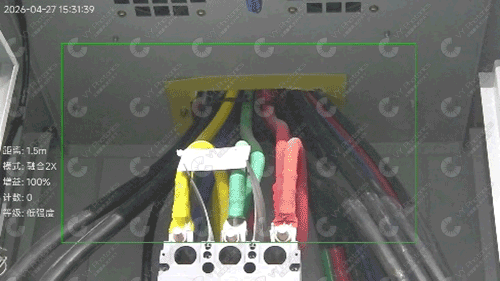

1.站点一隔着全波段观察窗检查了配电柜内部，紫外模式和红外模式均未发现异常。

2.站点二另外检测了电缆箱、配电房、母线桥，紫外和红外模式均未发现异常。

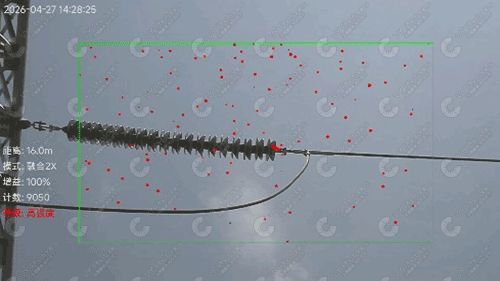

3.三座站点紫外成像均存在大量噪点现象，虽仍能捕捉局部放电，但与常规变电站存在差异

Part.04 案例总结

本案例覆盖三座储能电站的升压系统的紫外多光谱巡检，共发现放电缺陷14处，红外模式发现异常温升1处，二者检出无重合。可总结出以下观点：

1.同类放电缺陷高频出现

站点一多处变压器本体表面存在局部放电，3#变压器整体绝缘状况需引起重视，应尽快组织高压试验进一步验证。

2.紫外探寻跳闸问题根源

站点一、二此前均发生过跳闸停电事故，本次检测均在变压器套管接头检出放电，找到了潜在问题根源，证实了紫外作为储能站变配电设备运维手段的有效性。

3.复杂电气系统优化依据

三座站点紫外检测效果均存在大量噪点，推测与储能站多次交直流变换引入的谐波扰动有关，反映出储能站高压电磁环境的复杂性。本案例或可对储能站高压电气系统设计优化提供参考依据。

Part.05 方案价值

安全价值：构建完整视觉感知体系

传统运维对绝缘类缺陷筛查存在盲区，紫外成像技术有效填补了空白，且较现有手段具有显著的高灵敏度优势。本次检测中，紫外发现的14处放电缺陷无一被红外检出，两种路径在检测能力上完全互补，协同构成覆盖“绝缘类+负载类”的完整视觉状态感知体系。

经济价值：提升巡检效率，降低综合运维成本

紫外成像支持远距离非接触式带电检测，可快速完成设备扫查。可视化图像直观呈现隐患位置，定位精准，缺陷判读逻辑直白，无需二次数据分析。量化数据有助于为缺陷风险定级，避免因信息不足导致的盲目停电检修，效率+靶向运维使综合经济效益显著优化。

社会价值：痛点与技术功能匹配，为储能电气设备运维构建全新范式

储能站运行灵活，电力谐波较大，客观上对电气设备寿命构成影响，站内电磁环境也由此更为复杂。同时，储能站运维资源普遍紧张，对高效直观的带电检测工具存在实际需求。紫外成像操作简便，可在不停电状态下高效完成全域多模态状态感知，契合储能运维实际需求，赋能形成“主动预警”的电气安全管控模式，为储能站运维提供可借鉴的技术路径。
