概述

配电网负责从输电网接受电能逐级降压分配至各类用户，支撑农业、工业、商业和居民生活等正常运转。当前，随着用电负荷增长、供电可靠性要求不断提升，配电运检资源不足的矛盾日益突出。

目前，配电网巡检主要依赖人工巡视，通过望远镜、测温仪等设备检查设备状态，存在效率低、依赖主观判断、缺陷识别准确率不高及人力资源紧张等问题。红外检测也受限于缺陷并非均伴随温升，且复杂环境下观察不便。

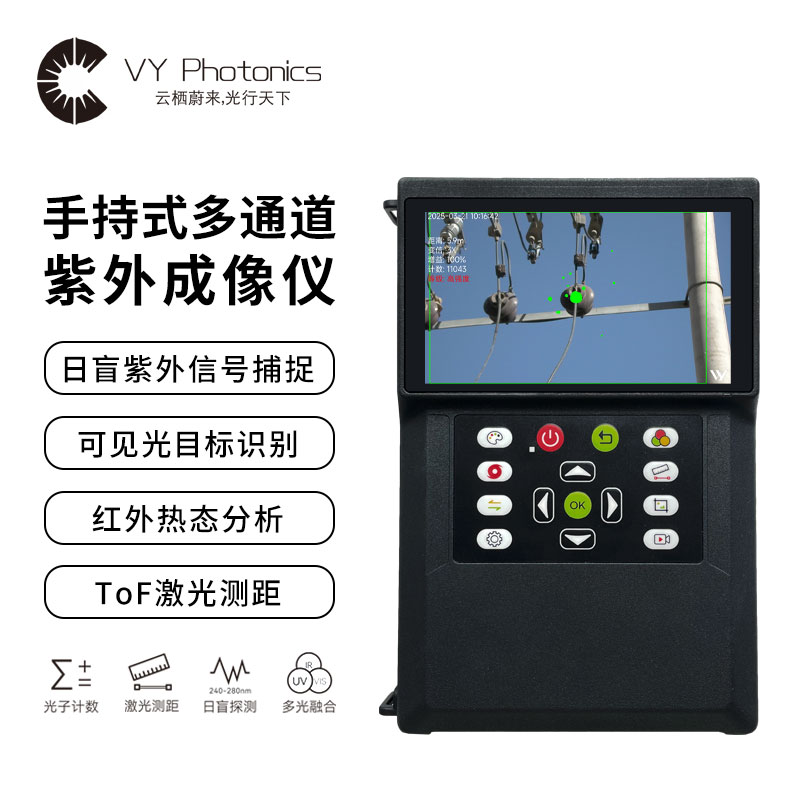

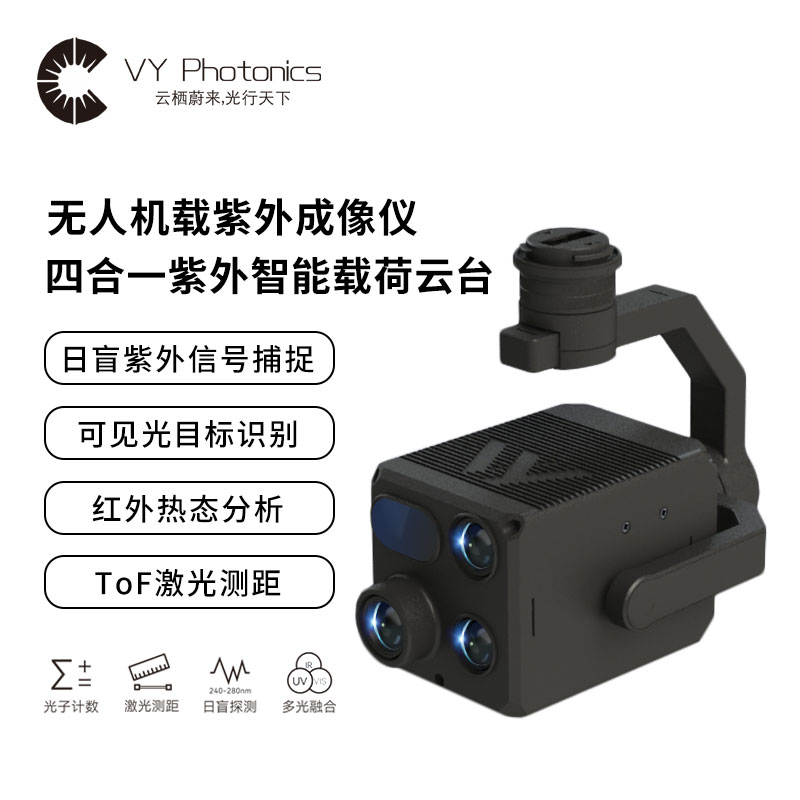

蔚云光电基于紫外成像仪的新型巡检方法，能够显著提升单次巡检的隐患识别率，具备隐患早期检出、醒目可视定位、直观量化关联及使用便捷安全等特点，为配电网高效巡检提供了创新解决方案。下面与您分享部分配电网紫外检测典型缺陷案例。

缺陷类型	分析	运维建议

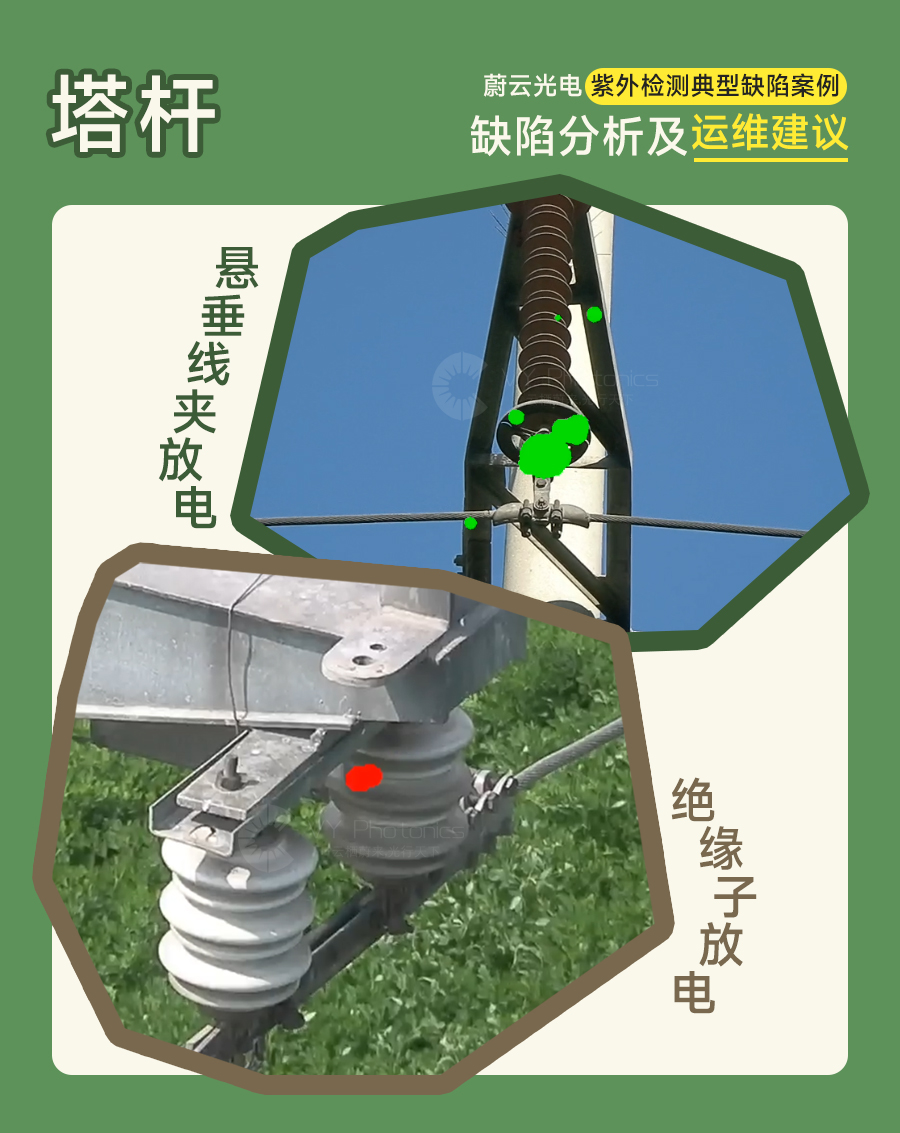

绝缘子放电	绝缘子靠近导线端场强较高，一定程度的放电属正常现象。非靠近导线端发生放电多为污秽放电	当放电光子数达到5000，建议打磨、清洗绝缘子。靠近塔杆横担端若有放电可能存在电气间隙不足、绝缘性能下降的情况，建议更换绝缘子。
悬垂线夹放电	线夹易因受潮、积污、内部烧蚀等发生放电，对连接紧固性具有安全隐患。	当放电光子数>10000，建议用红外模式观察是否有升温，并将更换悬垂线夹纳入下一次检修计划

缺陷类型	分析	运维建议

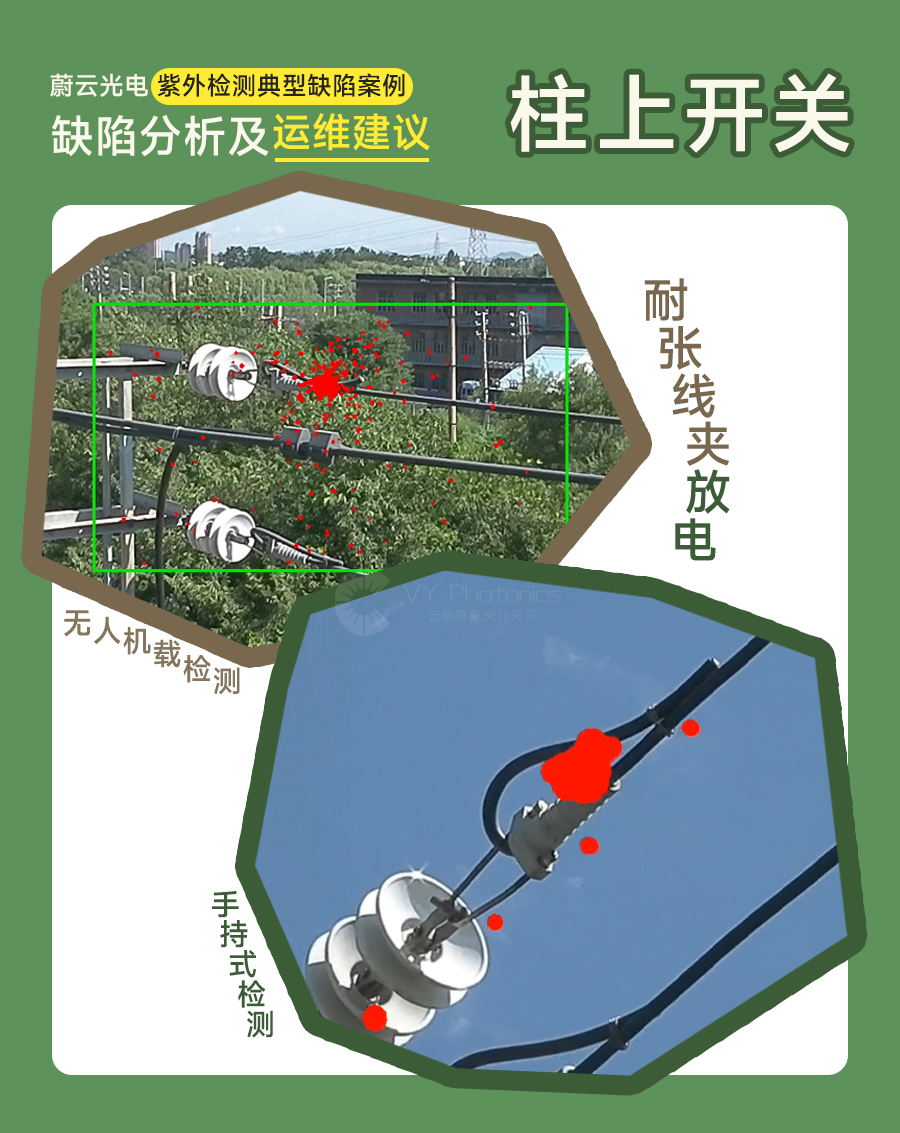

耐张线夹放电	线夹易因受潮、积污、内部烧蚀等发生放电，对连接紧固性具有安全隐患。	当放电光子数>10000，且放电光子数在从槽口方向时检测数值最大，建议尽快更换耐张线夹以防断线

缺陷类型	分析	运维建议

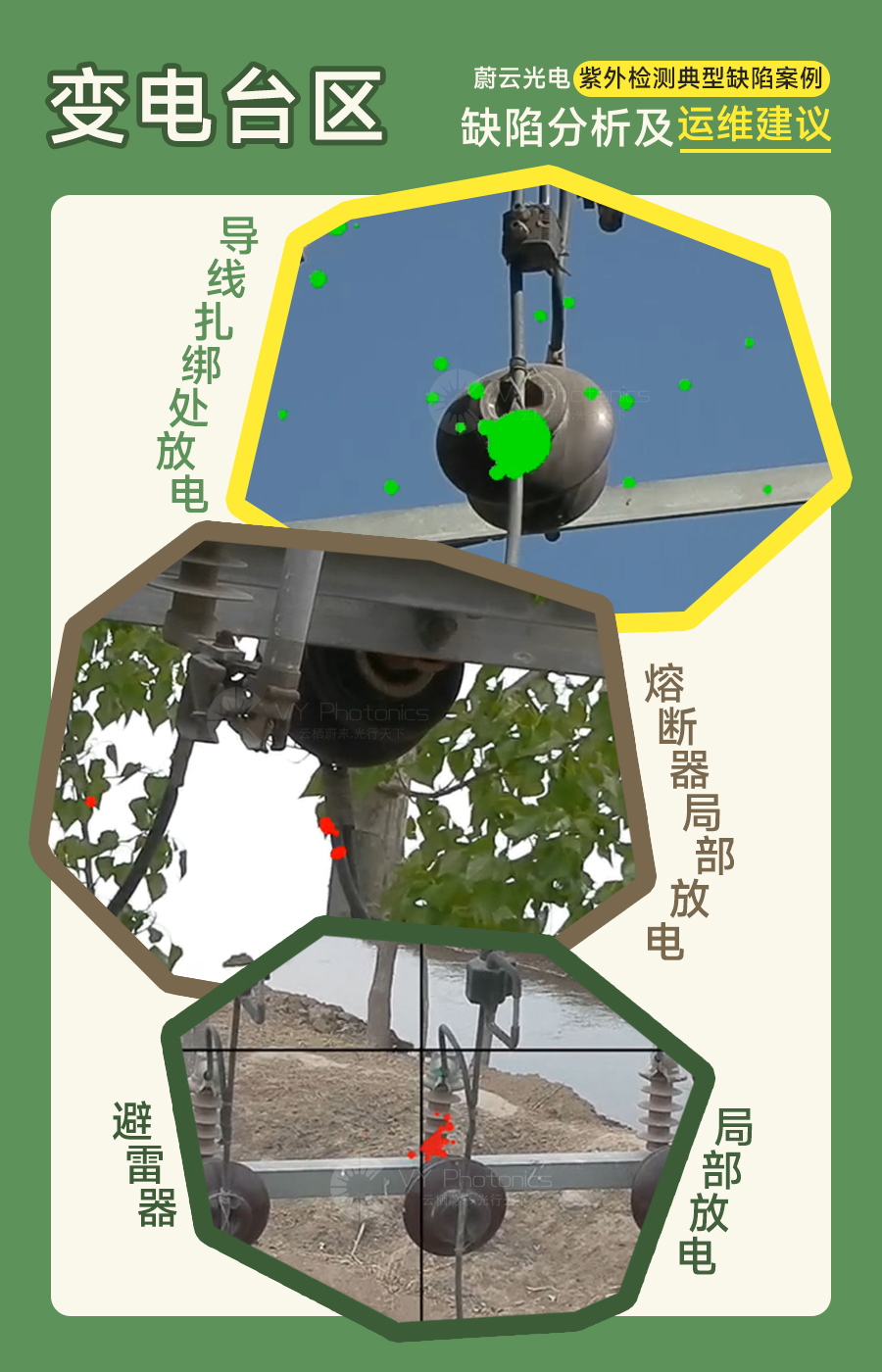

导线绑扎处放电	绑扎线造成导线横截面受压，易损坏绝缘胶皮引起放电。	当放电光子数>10000，建议尽快更换导线
避雷器局部放电	避雷器承受过电压反复冲击，容易老化、内部受潮，使非线性特性变差，加剧电场畸变	当放电光子数>10000，建议及时更换避雷器
熔断器局部放电	常见缺陷：刀闸触点放电/过热；接线/线夹处放电。多为受潮或老化导致。	当放电光子数>10000，建议及时更换跌落式熔断器
