检测背景

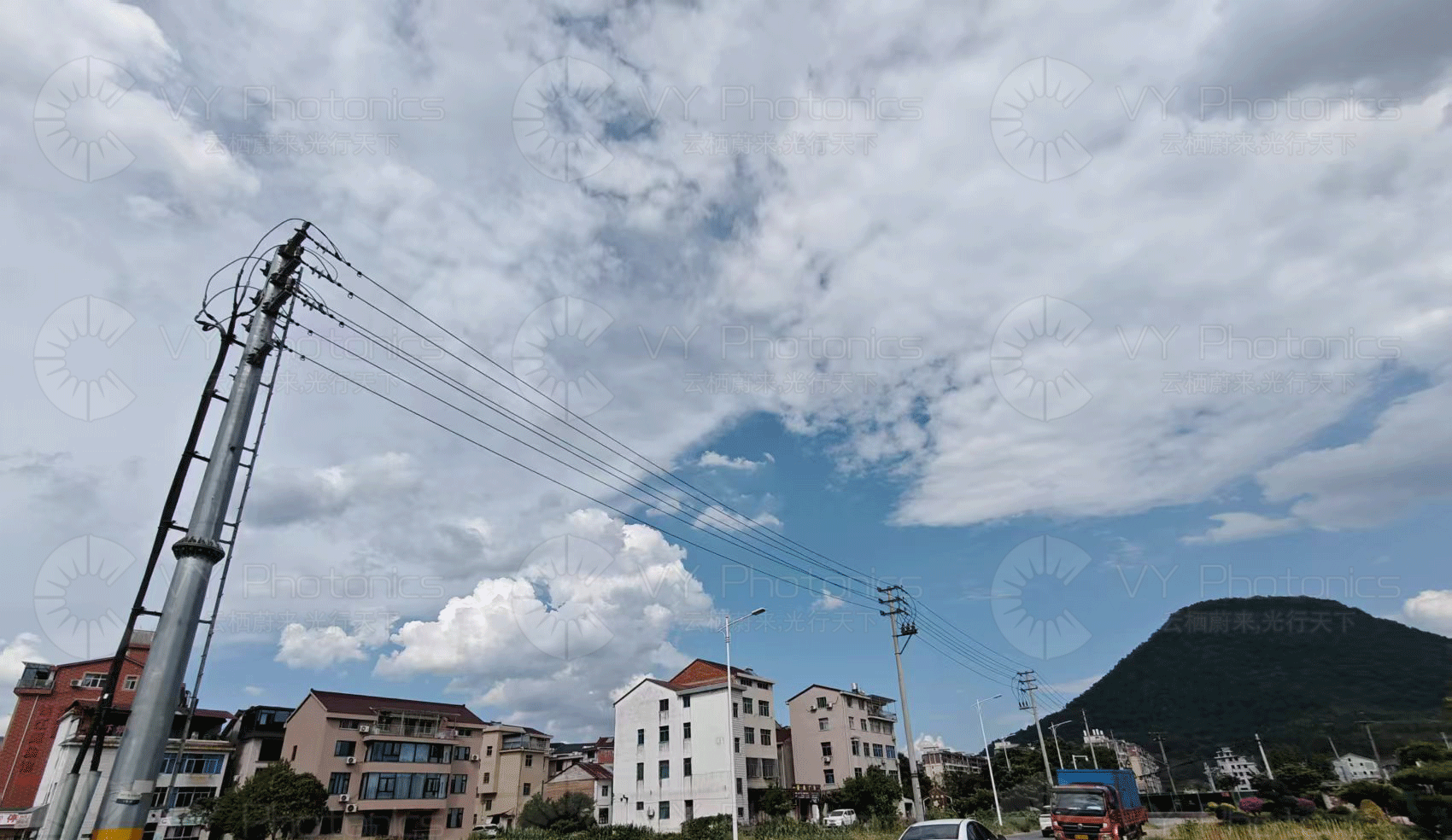

浙江某单位在迎峰度夏巡检中，发现了几处异常温升缺陷，并有一处塔杆伴有电流异响，但无法判断具体放电位置。为系统性排查10kV配网线路中的缺陷隐患，守卫电力供应的“最后一公里”，蔚云光电受邀来到现场，对有异常的线路进行基于“紫外+红外+可见光”的多光谱融合巡检。
核心诉求
检测目标

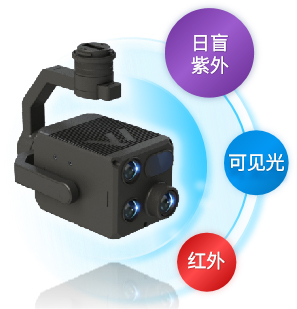

使用蔚云光电自主研发的四合一紫外智能载荷，利用紫外探电+红外测温+高清成像+激光测距的功能特点，全面排查系统隐患。
检测对象
导线、绝缘子、跌落式熔断器、断路器、避雷器等。
技术优势
高灵敏度，高清画面，全局测温，大视场角，非接触式检测。
检测情况
检测概要
|
检测设备 |
大疆M300无人机搭载VY-SUV40D四合紫外智能载荷 |
||
|
温度 |
36℃ |
|
67%RH |
|
|
|
|
|
|
检测依据 |
《DL/T 345-2019 带电设备紫外诊断技术应用导则》 《DL/T 664-2016 带电设备红外诊断应用规范》等 |
||
异常检测情况
异常位置①
|
检测部位 |
线路终端杆 |
缺陷类型 | 异常放电 |
|
缺陷位置 |
绝缘子导线绑扎处 |
检测距离 |
8米 |
|
紫外增益 |
100% |
紫外光子数 |
2000-4000 |
缺陷分析

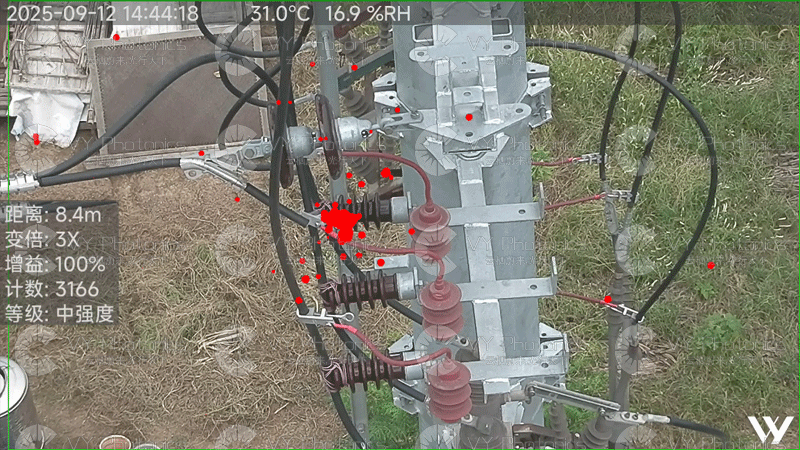

在有异响终端杆塔上的导线与绝缘子的绑扎处发现放电光斑聚集，在100%紫外增益下光子计数值为2000-4000，属中强度放电。红外模式下，放电点未见明显升温。
运维建议
导线因绑扎处局部受压而导致绝缘层易劣化是配电网中的典型缺陷。建议加强观察，当放电光子数＞10000时，建议及时更换导线。
异常位置②
|
检测部位 |
柱上开关 |
缺陷类型 | 异常升温 |
|
缺陷位置 |
绝缘子导线绑扎处 |
检测距离 |
8米 |
|
紫外增益 |
100% |
紫外光子数 |
2000-4000 |
缺陷分析

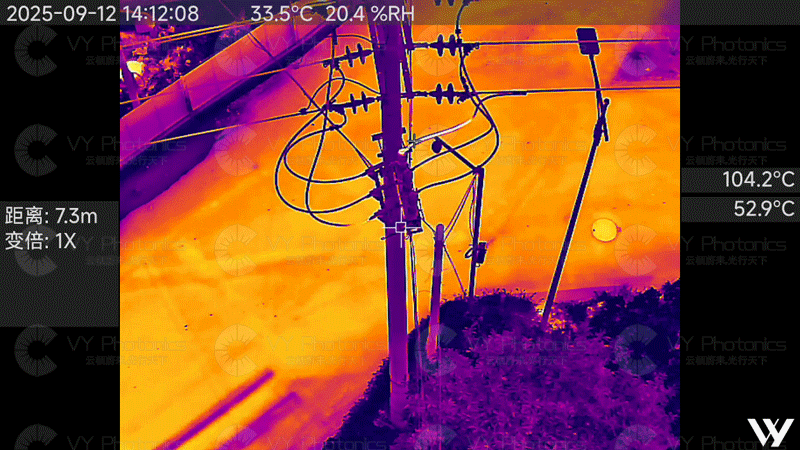

在柱上隔离开关引线处发现异常温升，最高温度约为104.2℃，高出环境温度70℃。
运维建议
（1）应加强观察此处缺陷，并在引线最高温度超过160℃立即更换为新导线。
（2）异常温升从隔离开关的引线端子延伸出去，需考虑隔离开关该处接线端子存在紧固螺丝扭矩异常、材料劣化等原因导致的接触电阻增大的缺陷。建议在下次停电检修时更换该隔离开关。
其他检测情况

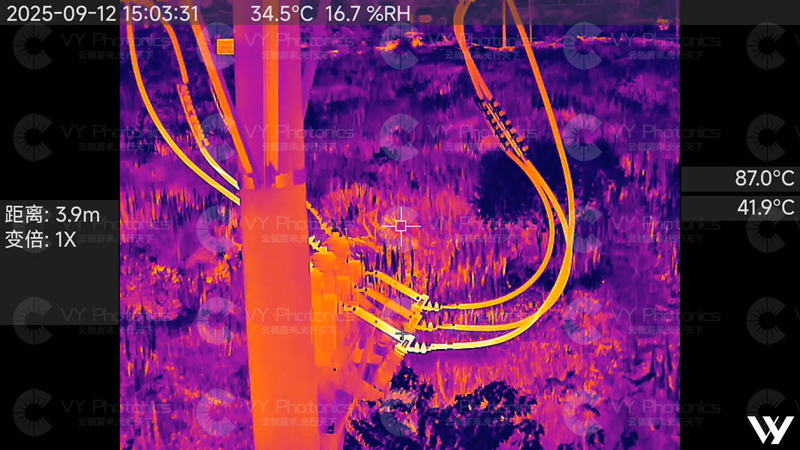

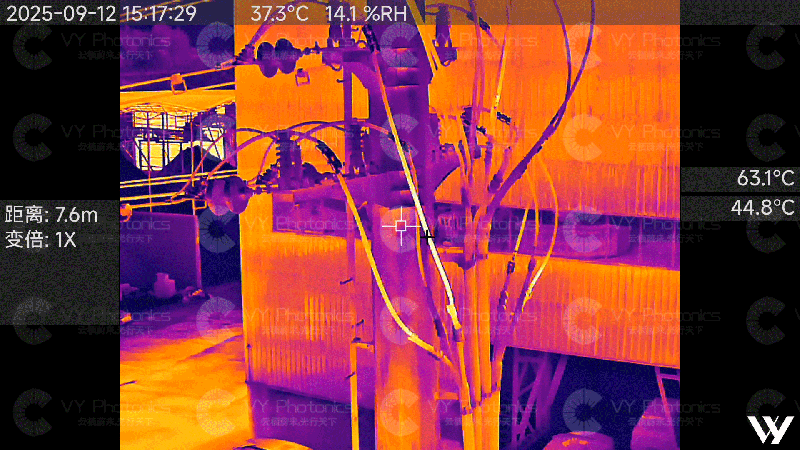

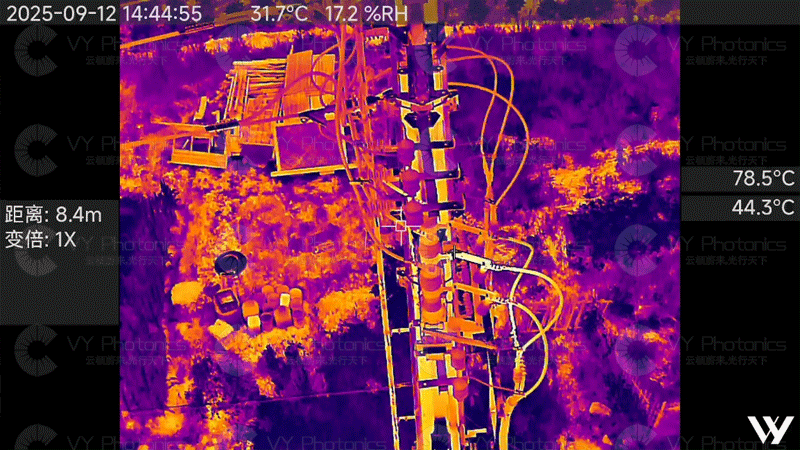

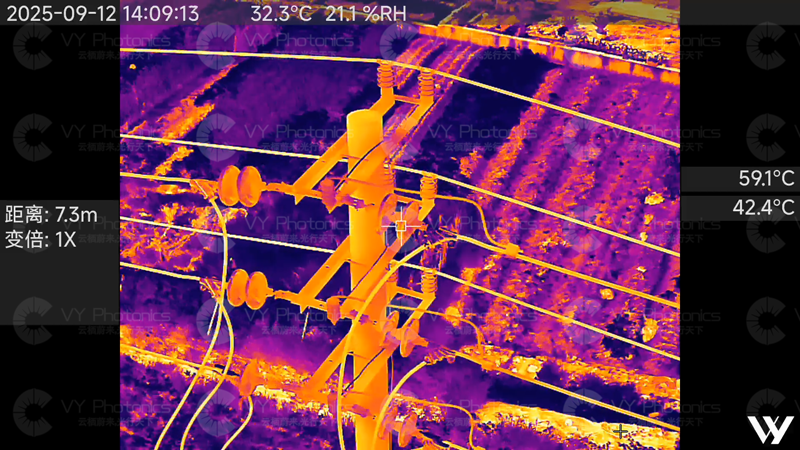

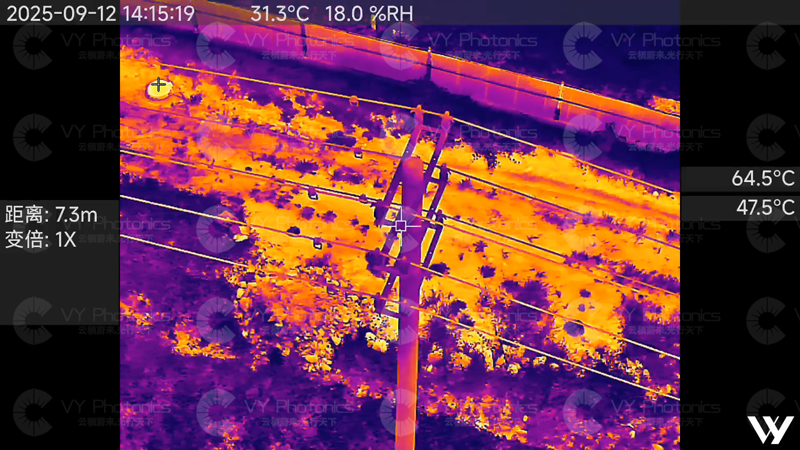

另发现多处导线、刀闸温度些微高于环境温度的情况，根据相关规范，尚未达到缺陷程度，可在后续巡检中复测评估。
检测结论
检测概述
本次检测配电线路范围超过3km，共发现中强度放电缺陷1处，异常温升1处，另有一般温升多处但尚未达到警戒数值。
客户反馈
客户对本次巡检效果感到十分满意。
本次紫外检测服务帮助用户识别出异响原因，精准定位缺陷设备。同时通过高度集成紫外、红外、可见光、激光测距的多光谱融合载荷搭载于无人机，实现了配电网故障隐患的全面排查与高效巡检，为供电所带来了全新先进的巡检选择方式。
方案价值
技术价值：精准高效，无感检测
检测能力突破：融合紫外成像与红外热成像技术，一次巡检同步完成放电醒目探查和全局热态普查，同时发现“电”、“热”、“外伤”三类隐患，实现对线路健康状况的全面扫描。
效率升级革命：针对3km城区配网线路，无人机巡检仅需40分钟，且缺陷检出率超过90%，效率较传统人工巡检提升1倍以上。光学检测，无感不停电，极大降低了运维人员的工作强度与安全风险。
安全价值：技术赋能"病痛"分析，驱动转向主动预警
基于量化数据的确定性运维依据：紫外光子数+红外温度+应用导则，为制定缺陷应急响应处理等级提供准确的运维依据，有助于在确保线路安全的基础上减少检修频次。
被动抢修转向主动预防：紫外产品的引入为运维人员提供了发现早期放电的手段，可在缺陷“萌芽期”灵敏辨识，并能通过及时的低成本运维降低后期安全风险和治理成本，同时带来安全效益和经济价值 。
