双凸透镜 K9光学玻璃透镜 可见光镀膜
焦距：±2%@587.6nm
直径公差：+0/-0.05mm
中心厚度公差：±0.1mm
中心偏差：90%
产品描述

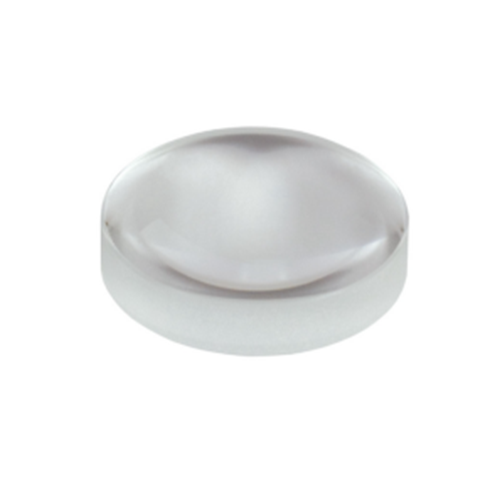

双凸镜片（DCX）两面都为凸面，焦距为正，可用于1:1成像，也可用于复杂光学系统。
产品技术性说明
双凸透镜是一种双凸透镜片，该双凸透镜片包括入射面和射出面，其特征在于透镜面的中间部的焦距较长，各透镜面的端部的焦距较短。双凸透镜主要用于汇聚来自点光源的光或向其它光学系统传递图像。
产品列表
1.K9
1.1未镀膜
|
型号 |
直径Φ |
焦距f' |
中心厚Tc |
边缘厚Te |
|
DCX-765 |
6 |
7.65 |
2.2 |
1 |
|
DCX-30 |
9 |
30 |
1.95 |
1.2 |
|
DCX-27 |
10 |
27 |
4.99 |
4.3 |
|
DCX-179 |
12 |
17.9 |
3.85 |
1.77 |
|
DCX-50-17 |
17 |
50 |
2.62 |
1.6 |
|
DCX-13 |
18 |
13 |
13 |
3.18 |
|
DCX-63 |
20 |
63 |
4.85 |
3.5 |
|
DCX-292 |
21 |
29.2 |
6 |
2.09 |
|
DCX-50-25 |
25 |
50 |
4.42 |
1.9 |
|
DCX-7673 |
25 |
76.73 |
4 |
2 |
|
DCX-50-30 |
30 |
50 |
7 |
2.45 |
|
DCX-100-30 |
30 |
100 |
5 |
2.8 |
|
DCX-598 |
32 |
59.8 |
6.65 |
2.3 |
|
DCX-5259 |
34 |
52.59 |
7.25 |
1.66 |
|
DCX-5257 |
36 |
52.57 |
8.4 |
2.08 |
|
DCX-60-36 |
36 |
60 |
7.5 |
2 |
|
DCX-60-40 |
40 |
60 |
8.9 |
2.1 |
|
DCX-50-40 |
40 |
50 |
10.5 |
2.15 |
|
DCX-100-40 |
40 |
100 |
6 |
2.07 |
|
DCX-60-42 |
42 |
60 |
9.1 |
1.5 |
|
DCX-70 |
42 |
70 |
10 |
2 |
|
DCX-95 |
50 |
95 |
9.5 |
3 |
|
DCX-955 |
50 |
95.5 |
8.6 |
2.5 |
|
DCX-217 |
52 |
217 |
6.8 |
3.7 |
|
DCX-100-70 |
70 |
100 |
17 |
4.45 |
|
DCX-120 |
120 |
120 |
36 |
4.2 |
1.2可见光镀膜
|
型号 |
直径Φ |
焦距f' |
中心厚Tc |
边缘厚Te |
镀膜（AR） |
|
DCX-20V |
11.6 |
20 |
4.8 |
3 |
420-700 |
|
DCX-5494V |
15.96 |
54.94 |
2.24 |
1.1 |
420-680 |
|
DCX-46758V |
28 |
46.758 |
6.3 |
2 |
400-700 |
|
DCX-65V |
42 |
65 |
10 |
2 |
400-700 |
