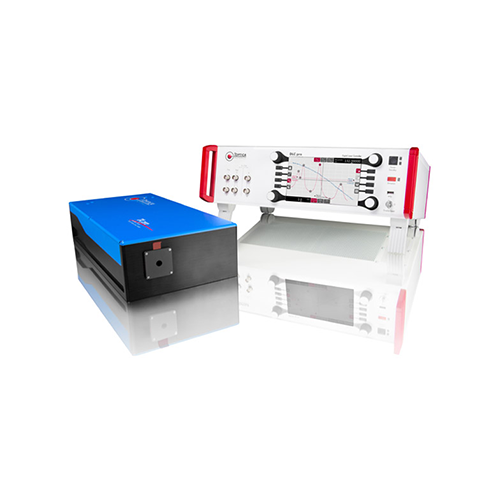

BoosTA Pro 高功率锥形激光放大器 可调谐半导体激光器
波长范围：660 nm .. 1495 nm
具有独立电源的紧凑型激光放大模块
保持种子光的光谱特性
可实现注入及输出光纤耦合
产品描述
高功率锥形激光放大器
产品整体参数
产品技术性说明：
BoosTA pro是新一代的独立的放大器，它可以将DL pro或任何线偏振的种子光的功率放大20 dB (x100)。基于成熟的pro技术，TA芯片置于特制的封装之中，该封装具有优化的散热管理及光束整形系统。激光头通过一个紧凑的外置电源（DC HP）来驱动，而且对于某些需要大电流的特殊波长，也能轻松运行。因此，研究人员可从3.5 W级别的输出功率中获益不少。BoosTA pro激光头包含一块高带宽的电流调制板，因此当需要补偿因种子光造成的波动时，可以通过闭环反馈来调整放大器的增益来实现。该板卡还包含了保护电路，以避免电流造成放大芯片损坏。而通过注入光的光纤耦合，可以大大简化对于种子光的光束质量要求。其他选项还有光隔离器和输出光纤耦合。对于BoosTA pro激光头，其内部有足够的空间可集成60 dB隔离器，从而用于保护放大芯片免受后反射损坏。
产品列表
|
|
通用参数 |
TOP-Seller (不可更改配置) |
||||
|
|
BoosTA pro |
670 |
765 |
780 |
795 |
850 |
|
波长范围(nm) |
660 .. 1495 nm* |
662 - 674 |
760 - 785 |
765 - 795 |
775 - 805 |
845 - 870 |
|
最大输出功率 (W) |
0.5 .. 3.5 W |
0.5 |
2 |
4 |
3 |
3 |
|
光斑质量 M² |
< 1.5 (< 2 对于高功率芯片) |
< 1.5 |
< 2.5 |
< 2 |
< 2 |
< 2 |
|
配置 |
放大器 |
|||||
|
种子光 |
外置，未包含 |
|||||
|
最大TA电流 [A] |
7 (若需要更大，请咨询我们) |
|||||
|
典型调谐范围 |
10 .. 50 nm |
|||||
|
典型无跳模范围 |
取决于种子光 |
|||||
|
典型线宽(5µs) |
取决于种子光 |
|||||
|
ASE背景 |
取决于种子光 |
|||||
|
偏振 |
线偏振 > 100 : 1 |
|||||
|
发散角 |
< 1 mrad |
|||||
|
光高 |
50±1 mm |
|||||
|
光隔离器 |
输入：无，输出：可选30或60 dB |
|||||
|
光纤耦合 |
输入**** 和输出：可选 |
|||||
|
光纤耦合效率**：最小（典型值） |
50 % (60 %) *** |
|||||
|
控制电路 |
SYST BoosTA pro or DLC BoosTA pro as standalone amplifiers with DC HP or DLC pro |
|||||
|
频率调制选项 |
- |
|||||
|
幅值调制选项 |
已含TA-mod |
|||||
|
激光头尺寸（高x宽x长） |
90 x 275 x 115 mm³ |
|||||
|
激光头重量 |
3.9 kg |
|||||
|
电源尺寸 |
200 x 105 x 85 mm³ |
|||||
|
电源重量 |
2.3 kg |
|||||
|
供电 |
100 .. 120 V / 220 .. 240 V AC, 50 .. 60 Hz (自动探测) |
|||||
|
功耗 |
典型值 40 W |
|||||
|
电脑接口 |
- |
|||||
|
环境温度 |
15 - 30° C (运行) / 0 - 40° C (储存及运输) |
|||||
|
环境湿度 |
无冷凝 |
|||||
