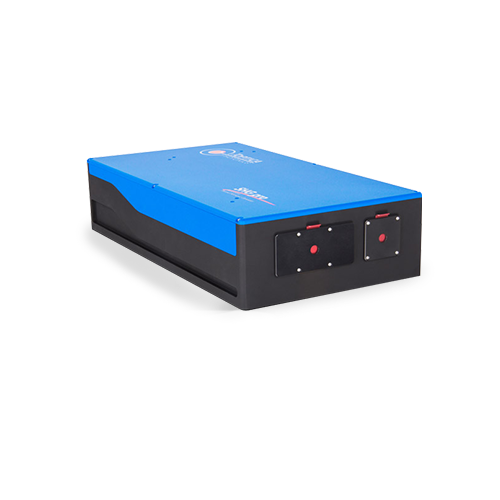

SHG Pro 可调谐半导体激光器 倍频单元
极佳连续转换率
波长：190 .. 800nm，线宽< 500 kHz
高稳定性和易用性：pro 技术
适用于钛蓝宝石，染料，气体，光纤和半导体激光
产品描述
倍频单元
产品整体参数
产品技术性说明：
该系统采用pro技术设计，将高性能稳定性与高操作便捷度整合在一起。用户无需打开谐振器顶盖即可调节镜子和晶体支架。通过一系列非线性晶体，该系统可支持190至800nm间的倍频波长，可根据客户需求调整系统。
产品列表
|
波长范围* |
380 .. 1600 nm → 190 .. 800 nm |
|
光转化率** |
380 - 500 nm → 190 - 250 nm: 5 - 10% |
|
500 - 700 nm → 250 - 350 nm: 12 - 20% |
|
|
700 - 900 nm → 350 - 450 nm: 20% |
|
|
900 - 1600 nm → 450 - 800 nm: 40 - 60% |
|
|
光束质量 |
近散射极限 |
|
光束半径 |
1...3 mm |
|
连续扫描范围 |
> 80 GHz @ 400 nm |
|
偏光特性 |
线性, > 100 : 1 |
|
遗留近红外光信号 |
典型值 < 1%（配置额外滤光片可达 < 0.1%) |
|
锁模机制 |
配备自动重锁定的Pound-Drever-Hall单元 |
|
输出功率噪声 |
典型值 < 3%，由倍频基准激光决定 |
|
倍频腔漏率 |
< 1E-3 mbar l/s |
|
控制电子单元 |
配备DTC 110/SVL 以及 PID 110 的 SYS DC 110 12" |
|
预热时间 |
典型值 < 5 min |
|
激光头尺寸 (高 x 宽 x 深) |
216 x 90 x 400 mm³ |
|
激光重量 |
不超过 10 kg |
|
控制单元尺寸 |
单级19" 机架 |
|
控制单元重量 |
不超过 15 kg |
|
操作电压 |
直流 100 .. 120 V / 220 .. 240 V，50 .. 60 Hz (自动检测) |
|
功耗 |
< 50 W |
|
PC 界面 |
模拟控制 |
|
环境温度 |
15 - 30 °C (操作), 0 - 40 °C (储存及运输) |
|
环境湿度 |
非冷凝 |
*使用不同的非线性光学晶体和晶体
**假设种子激光功率 1 W，单频（线宽 < 1 MHz), 仅供参考。实际效率很大程度上取决于倍频基准光源，更多信息请联系我们。
