TeraScan 频域太赫兹平台 太赫兹光谱系统
产品描述
频域太赫兹平台
产品整体参数
产品技术性说明：
TeraScan平台是专为频域太赫兹光谱应用设计的系统，它将成熟的DFB半导体激光与先进的 GaAs或InGaAs 光混合器相结合。TeraScan 780 提供出色带宽参数，TeraScan 1550则在太赫兹信号功率以及动态范围上设定了新的行业基准。
产品列表
|
规格 |
TeraScan 780 |
TeraScan 1550 |
|
不同频率调节 |
1.8 THz (2.0 THz 典型值) |
1.2 THz (搭配调谐范围拓展组件可达 2.7 THz) |
|
太赫兹动态范围 |
80 dB @ 100 GHz |
90 dB @ 100 GHz |
|
(300 ms 积分时间) |
70 dB @ 500 GHz |
70 dB @ 500 GHz |
|
最小频率步长 |
< 10 MHz |
|
|
调谐速率 |
高达 100 GHz / sec |
|
|
频率精度 |
< 2 GHz |
|
|
太赫兹发射器 |
PCA-FD-0780-100-TX-1, GaAs 光混合器 |
PCA-FD-1550-100-TX-1， InGaAs 光电二极管 |
|
太赫兹接收器 |
PCA-FD-0780-130-RX-1, GaAs 光混合器 |
PCA-FD-1550-130-RX-1， InGaAs 光混合器 |
|
天线类别 |
数螺线 |
蝴蝶结 |
|
太赫兹信号偏振 |
圆偏 |
线偏 |
|
发射器及接收器封装 |
柱状，∅ 1"， 集成硅透镜及SM/PM尾纤 |
柱状，∅ 25 mm， 集成硅透镜及SM/PM尾纤 |
|
发射器及接收器带宽 |
约 3 THz |
|
|
太赫兹信号功率 (典型值) |
2 µW @ 100 GHz, 0.3 µW @ 500 GHz |
100 µW @ 100 GHz, 10 µW @ 500 GHz |
|
激光尺寸及重量 |

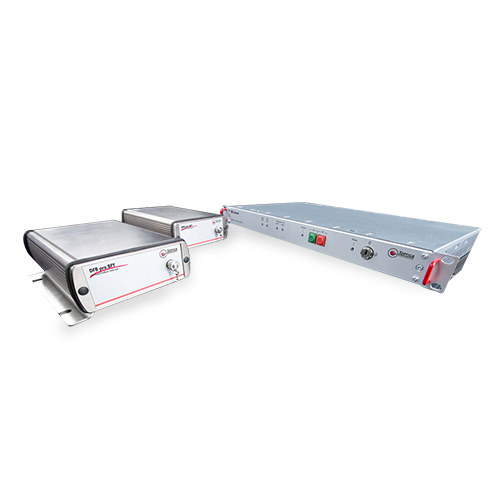

两台 DFB pro L 激光头， 每台尺寸 90 x 90 x 244 mm (高x宽x深)，2.8 kg |
两台 DFB pro BFY 激光头, 每台尺寸 60 x 120 x 165 mm (高x宽x深)，1 kg |
|
控制单元 |
DLC smart |
|
|
控制单元尺寸 (高x宽x深) + 重量 |
19" 加 1 RU: (高x宽x深45 x 480 x 290 mm)，4 kg |
|
|
计算机连接界面 |
以太网 |
|
|
软件 |
配备GUI的控制软件 + 远程控制界面 |
|
|
主要优点 |
通过激光组实现高带宽 |
高太赫兹功率，紧凑型激光单元 |
