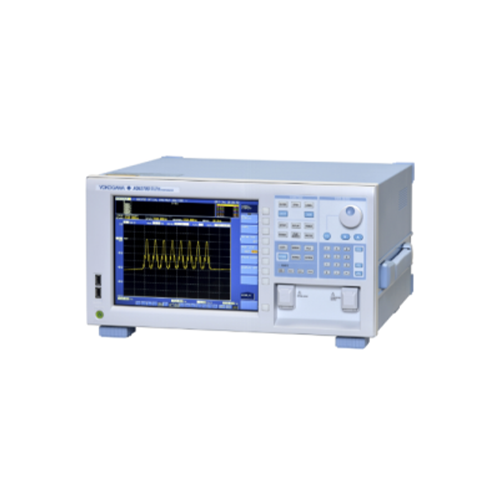

AQ6370D 光谱分析仪 YOKOGAWA光谱仪
产品描述
光谱分析仪 AQ6370D。
产品整体参数
波长范围：600~1700nm
高波长精度：±0.01nm
高波长分辨率：0.02nm
大动态范围：78dB(典型值)
宽功率量程：+20 ~ -90dBm
快速测量：0.2秒(100nm跨度)
适用于单模和多模光纤
产品技术性说明：
波长范围: 600 ~ 1700nm
由于可测量波长范围广，AQ6370D适合测试用于单模和多模传输的测试器件。
标准机型和高性能机型
有两种机型可供选择，高性能机型可以提供的波长精度更高，动态范围更大。
7种波长分辨率设置: 20pm ~ 2nm
可以让用户根据DUT特性选择最佳值。
7种灵敏度设置: 低至-90dBm
可以让用户根据测试应用和测量速度要求选择最佳值。
超大动态范围: 典型值78dB
AQ6370D单色镜具有更陡峭的光谱特性，可以有效分离相近的光谱信号，并执行精确测量。
快速测量: 100nm跨度只需0.2秒
当灵敏度设为NORM_AUTO(-70dBm)时。双倍速模式与标准扫描模式相比，扫描速度至少可以提高两倍，仅在标准灵敏度上牺牲2dB。
高波长精度: ±0.01nm
由于内置了校准功能和波长参考源(可选)，使维护作业更加轻松。
高杂散光抑制率: 典型值80dB
专为AQ6370D设计的单色镜可以提供出色的杂散光抑制能力，这样可省去大动态模式设置，大幅缩短测量时间。此外，AQ6370D还是全世界首款也是唯一一款可保证杂散光抑制率规格的光谱分析仪。
Littrow光的消除
Littrow光是由强信号峰值产生的假象，出现在低于实际信号峰值的200nm波长处。AQ6370D采用的高级单色镜可以减少这类光的出现。APC连接器的功率补偿功能补偿因APC连接器更高插入损耗引起的功率偏置。
门控采样功能
此功能方便了光传输系统的再循环回路测试。通过外部门控信号，AQ6370D可以得到正通过某特定环路的信号的光谱。
分辨率校准功能
用外部光源校准分辨率带宽。通过这项新功能，宽谱光源的功率密度测量将变得更精确。
产品列表
|
项目 |
规格 |
||
|
型号代码 |
标准机型(-12) |
高性能机型(-22) |
|
|
波长范围*1 |
600 - 1700nm |
||
|
跨度*1 |
0.1nm - 110Onm (全范国跨度)，0 nm |
||
|
波长精度*1,2,5 |
±0.02nm (1520 - 1580nm) ±0.02nm (1580- 1620nm) ±0.04nm(1450 - 1520nm) ±0.10(全波长范国) |
±0.01nm (1520 - 1580nm) ±0.02nm (1580-1620nm) ±0.04nm (1450 - 1520nm) ±0.10(全波长范国) |
|
|
波长线性度*1,2,5 |
±o.01nm (1520 - 1580nm)、±o.02nm (1450 - 1520nm、1580 ~ 1620nm) |
||
|
波长重复性*1,2 |
±0.005nm(1分钟) |
||
|
波长分辨率设置*1,2 |
0.02、0.05、0.1、0.2、0.5、1、2nm |
||
|
波长分辨率带宽精度*1,2 |
±5%(1450 ~ 1620nm，分辨率设置: ≥0.1nm 执行分辨率校准功能后，分辨率校准波长) |
||
|
最小采样分辨率*1 |
0.001nm |
||
|
采样点数 |
101 - 50001、AUTO |
||
|
功率灵敏度设置 |
NORM_HOLD、NORM_AUTO、NORMAL、MID、HIGH1、HIGH2和HIGH3 |
||
|
大动态测量楼式 |
switch(灵敏度: MID、HIGH1-3) |
||
|
功率灵敏度*2,3,4,7 |
-90dBm (1300 ~ 1620nm) -85dBm (1000 ~ 1300rm) -60dBm (600 - 1000nm) (灵敏度: HIGH3) |
||
|
最大输入功率*2,3 |
+20dBm (每通道、全波长范围) |
||
|
最大安全输入功率*2,3 |
+25dBm(总输入功率) |
||
|
功率精度*2,3,4,6 |
±0.4dB(1310/1550nm，输入功率: -20dBm，灵敏度:MID、HIGH1-3) |
||
|
功率线性度*2,3 |
±o.05dB (输入功率: -50 - +10dBm。灵敏度: HIGH1-3) |
||
|
功率平坦度*2,3,6 |
±0.1dB (1520 - 1580nm)、±0.2dB (1450 - 1520nm、1580 ~ 1620nm) |
||
|
偏振相关性*2,3,6 |
±0.05dB (1550/1600nm)、±0.08dB(1310nm) |
||
|
动态范围 *1,2,8 |
分辨率: 0.02nm |
56dB (峰值±0.2nm)、37dB (峰值±0.1nm) |
58dB(峰值±0.2nm，Typ.60dB) 45dB(峰值±0.1nm，Typ.50dB) |
|
分辨率: 0.05nm |
73dB(峰值±1.onm) 62dB(峰值±0.4nm) 45dB (峰值±0.2nm) |
73dB(峰值±1.0nm，Typ.78dB) 64dB(峰值±0.4nm，Typ.70dB) 50dB(峰值±o.2nm，Typ. 55dB) |
|
|
分辨率: 0.1nm |
57dB(峰值±0.4nm) 40dB(峰值±0.2nm) |
6odB(峰值±0.4nm，Typ.67dB) 45dB(峰值±0.2nm，Typ.50dB) |
|
|
杂散光抑制率*7,10 |
73dB |
76dB (Typ.80dB) |
|
|
光回波损耗*11 |
Typ.35dB(使用APC连接器时) |
||
|
适用光纤 |
SM (9.5/125µm)、GI (50/125µm、62.5/125µm)、大芯径光纤(最大200µm) |
||
|
光连接器 |
光输入：需要AQ9447连接适配器(选件)。 校准输出：需要AQ9441连接适配器(选件)。 连接器类型:FC或SC |
||
|
内置校准光源*12 |
波长参考源(用于光轴对准调节和波长校准) |
||
|
扫描时间*1,7,9 |
NORM_AUTO:0.2s，NORMAL: 1s，MID: 2s，HIGH1: 5s，HlGH2:20s，HIGH3:75s |
||
|
预热时间 |
至少1小时(预热后，需要内置光源进行光轴对准调节) |
||
*1: 横轴刻度: 波长显示模式
*2: 使用9.5/125µm单模光纤(PC连接器)，预热1小时后，用内置参考光源或单纵模激光器(波长1520 ~ 1560nm、峰值功率≥-20dBm、功率稳定度≤0.1dBpp、波长稳定度≤±0.01nm)执行光轴对准调节后。
*3: 纵轴刻度: 绝对值功率显示模式，分辨率设置: ≥0.05nm，分辨率补偿: OFF。
*4: 使用9.5/125μm单模光纤(IEC60793-2定义的B1.1型，PC抛光，模场直径: 9.5µm，NA: 0.104 ~ 0.107)。
*5: 用内置参考光源或单纵模激光器(波长1520 ~ 1560nm、峰值功率≥-20dBm、绝对波长精度±0.003nm)执行光轴对准调节后。
*6: 分辨率设为0.05nm时，温度条件变为23±3°C。
*7: 大动态测量模式: OFF，脉冲光测量模式: OFF，分辨率补偿: OFF。
*8: 1523nm,大动态测量模式: SWITCH，分辨率补偿: OFF。
*9: 跨度: ≤100nm，采样点数: 1001，平均次数: 1。
*10: 使用He-Ne激光器(1523nm)，分辨率设置: 0.1nm，波长: 1520nm ~ 1620nm (除峰值波长±2nm)。
*11: 使用单模光纤(带横河标准APC连接器)，使用PC连接器时的典型值为15dB。
*12: 选件。
