AQ6373B 短波长光谱分析仪 横河光谱仪
产品描述

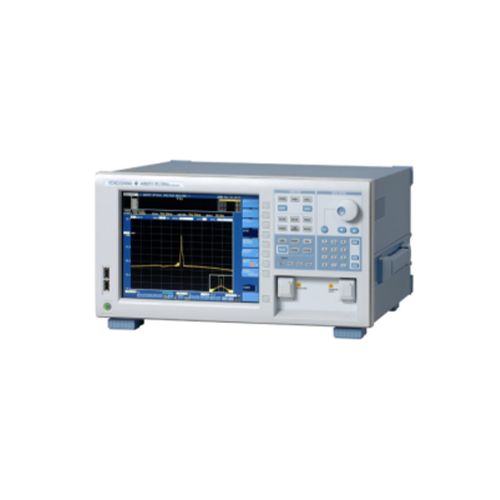

短波长光谱分析仪 AQ6373B
产品整体参数
波长范围：350~1200nm
波长精度：±0.05nm
波长分辨率：0.02~10nm和0.01nm(400~470nm)
最大安全输入功率：+20dBm
功率灵敏度：-80dBm
动态范围：≥60dB
单模、多模和大芯光纤
内置光轴对准调节光源
通过外部参考源进行波长校准
拥有多种分析功能，包括VIS颜色分析功能
产品技术性说明：
波长范围在350nm至1200nm之间， 具备高速精确的分析能力，应用范围极为广泛。AQ6373B有助于加快短波长激光器、无源器件、LED以及在生物、材料加工、消费品和电信等应用中使用这些器件的装置的开发和生产速度。
高波长分辨率 & 大动态范围
先进的单色结构实现了高波长分辨率和大动态范围。通过单色镜陡峭的光谱特性，可以有效分离相近的光谱信号并进行准确的测量。
高灵敏度
可以准确快速地测量微弱的光信号。
7种灵敏度设置，可以根据测量应用和测量速度来选择合适的灵敏度。
大动态模式，输入强光信号后，易产生杂散光，通过减少杂散光的影响可以获得更大的动态范围。
脉冲光测量
Peak-Hold功能和外部触发模式：
可以测量脉冲光信号的脉冲峰值图谱。不仅适用于通信系统中光信号传输的环路测量，也适用于激光器芯片早期开发中的低功率测量，可以测量脉冲信号的峰值功率。
自由空间输入
一台OSA同时处理多模和单模光纤
输入连接器的插入损耗变化小，提高了测量重复性。
非物理连接，不会损坏连接的光纤。
支持SM、GI (50/125µm, 62.5/125µm)和大芯光纤可达800µm。
高速扫描
通过先进的单色镜、更快的电路和降噪技术，无论是来自DFB-LD或DWDM的陡谱信号，还是宽带光源的低功率信号，AQ6373B都可以实现快速测量。
宽跨度、高精度扫描
在保持高波长分辨率的同时，单次扫描的测量范围可达50,001个数据采样点。这比传统系统的测量更简单、效率更高，因为传统系统使用的采样点数量少，需要进行多次测量，才能覆盖整个波长范围。
光轴对准调节功能
通过内置光源自动对准单色镜的光路，以确保仪器的高性能。
波长校准功能
通过外部光源自动校准光谱分析仪，以确保波长的精度。内置光轴对准调节源。
产品列表
|
项目 |
规格 |
|
波长范围*1 |
350 ~ 1200nm |
|
跨度*1 |
0.5nm ~ 850nm (全范围跨度) ，0nm |
|
波长精度*1 |
±0.05nm (633nm)、±0.2nm (400 ~ 1100nm) (使用633nm He-Ne激光器对波长进行校准后。) |
|
波长分辨率设置*1,2 |
0.02、0.05、0.1、0.2、0.5、1、2、5、10nm (全波长范围)、以及0.01nm (400 ~ 470nm) |
|
最小采样分辨率*1 |
0.001nm |
|
采样点数 |
101 ~ 50001、AUTO |
|
功率灵敏度设置 |
NORM_HOLD、NORM_AUTO、NORMAL、MID、HIGH1、HIGH2和HIGH3 |
|
大动态测量模式 |
SWITCH ( : MID、HIGH1-3) |
|
功率灵敏度*3 |
-80dBm (500 ~ 1000nm)、 -60dBm (400 ~ 500nm、1000 ~ 1100nm) (典型分辨率设置: ≥0.2nm，平均: 10次，灵敏度: HIGH3) |
|
最大安全输入功率*3 |
+20dBm (550 ~ 1100nm) +10dBm (400 ~ 550nm) (总输入功率) |
|
功率精度*2 |
±1.0 dB (850nm，输入功率: -20dBm， 分辨率设置: ≥0.2nm，灵敏度: MID、HIGH1-3、 SMF [MFD 5µm@850nm、NA0.14]) |
|
功率线性度*3 |
±0.2dB (输入功率: -40 ~ 0dBm，灵敏度: HIGH1-3) |
|
动态范围*1,5 |
60dB (峰值±0.5nm，分辨率: 0.02nm、633nm) |
|
适用光纤 |
SM、GI (50/125µm、62.5/125µm)、大芯径光纤(最大800µm) |
|
光连接器 |
FC型 (光输入和校准输出) |
|
内置校准光源 |
光轴对准调节光源（用于光轴对准调节，无需波长参考光源。） |
|
扫描时间*1,4 |
NORM_ AUTO: 0.5s，NORMAL: 1s，MID: 2s HIGH1: 5s，HIGH2: 20s，HIGH3: 75s |
|
预热时间 |
至少1小时（预热后，需要内置光源进行光轴对准调） |
*1: 横轴刻度: 波长显示模式
*2: 实际波长分辨率取决于测量波长。分辨率设为10nm时，实际分辨率最多为8nm。
*3: 纵轴刻度: 绝对值功率显示模式
*4: 大动态测量模式: OFF，采样点数: 1001，平均次数: 1，跨度: ≤100nm (450 ~470nm和690 ~ 700nm除外)。
*5: 大动态测量模式: SWITCH，纤芯尺寸: SMALL
