AQ6374 光谱分析仪 YOKOGAWA光分析仪谱仪
产品描述

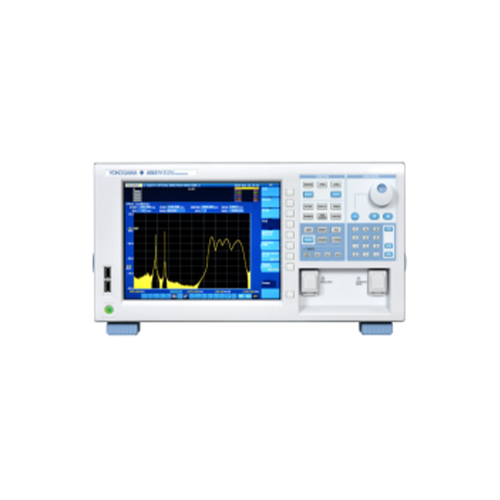

光谱分析仪 AQ6374。
产品整体参数
波长范围: 350 ~ 1750nm
波长精度: ±0.05nm
波长分辨率设置: 0.05 ~ 10nm
功率范围: +20 ~ -80dBm
动态范围: 60dB (峰值±1.0nm)
产品技术性说明：
波长范围在350nm至1200nm之间， 具备高速精确的分析能力，应用范围极为广泛。AQ6373B有助于加快短波长激光器、无源器件、LED以及在生物、材料加工、消费品和电信等应用中使用这些器件的装置的开发和生产速度。
8种波长分辨率设置: 0.05 ~ 10nm
可以让用户根据DUT特性选择最佳值。
超宽可测功率范围: -80 ~ +20dBm
适合测量不同应用领域使用的高功率源和低功率源。
波长精度: ±0.05nm
通过内置或外部参考光源可以进行波长校准。
快速测量
仪器测量100nm跨度只需0.5s(灵敏度设为NORM_AUTO)。
采样点数: 100001
波长采样点数量翻倍。一次扫描即可进行高分辨率宽波长范围测量。
产品列表
|
项目 |
规格 |
|
波长范围*1 |
350 ~ 1750nm |
|
跨度*1 |
0.5nm ~ 850nm (全范围跨度) ，0nm |
|
波长精度*1,2,5 |
±0.05nm (633nm)(使用633nm He-Ne激光器对波长进行校准后。) ±0.05nm (1523nm)、±0.20nm (全波长范围) |
|
波长重复性*1,2,5 |
±0.015nm (1分钟) |
|
波长分辨率设置*1,2 |
0.05、0.1、0.2、0.5、1、2、5、10nm |
|
最小采样分辨率*1 |
0.002nm |
|
采样点数 |
101 ~ 100001、AUTO |
|
功率灵敏度设置 |
NORM_HOLD、NORM_AUTO、NORMAL、MID、HIGH1、HIGH2和HIGH3 |
|
大动态测量模式 |
SWITCH ( : MID、HIGH1-3) |
|
功率灵敏度*2,3,6 |
-80dBm (900 ~ 1600nm) -70dBm (400 ~ 900nm) (灵敏度: HIGH-3) |
|
最大安全输入功率*2,3 |
+20dBm (550 ~ 1750nm) +10dBm (400 ~ 550nm) (总输入功率) |
|
功率精度*2,3,4 |
±1.0dB (1550nm，输入功率: -20dBm，灵敏度: HIGH1-3) |
|
功率线性度*2,3 |
±0.2dB (输入功率: -40 ~ 0dBm，灵敏度: HIGH1-3) |
|
偏振相关性*2,3,4 |
±0.15dB (1550nm) |
|
动态范围*1,2,8 |
60dB (峰值±0.5nm，分辨率: 0.02nm、633nm) |
|
适用光纤 |
SM (9.5/125μm)、GI (50/125μm、62.5/125μm) 大芯径光纤(最大800µm) |
|
光连接器 |
光输入： 需要AQ9447连接适配器(选件)。 校准输出： 需要AQ9441连接适配器(选件)。 连接器类型：FC或SC |
|
内置校准光源 |
波长参考源(用于光轴对准调节和波长校准) |
|
扫描时间*1,6,7 |
NORM_ AUTO: 0.5s，NORMAL: 1s，MID: 2s HIGH1: 5s |
|
预热时间 |
至少1小时（预热后，需要内置光源进行光轴对准调） |
*1: 横轴刻度: 波长显示模式
*2: 使用9.5/125μm单模光纤，使用内置参考光源进行光轴对准调节后，未使用净化气体时。
*3: 纵轴刻度: 绝对值功率显示模式、分辨率设置: ≥0.2nm
*4: 使用9.5/125μm单模光纤(IEC60793-2定义的B1.1型，PC抛光，模场直径: 9.5µm，NA: 0.104 ~ 0.107)。
*5: 分辨率设置: 0.05nm
*6: 脉冲光测量模式: OFF
*7: 跨度: ≤100nm (570 ~ 580nm和900 ~ 1080nm除外)，采样点数: 1001，平均次数: 1。
*8: 大动态测量模式: SWITCH，纤芯尺寸: SMALL
