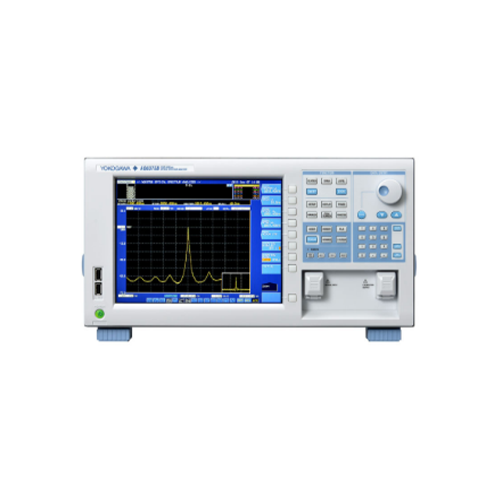

AQ6375B 长波长光谱分析仪 覆盖exNIR领域
产品描述
覆盖exNIR领域的长波长光谱分析仪 AQ6375B。
产品整体参数
波长范围： 1200~2400nm
6种波长分辨率设置： 50pm~2nm
超宽可测功率范围： -70dBm~+20dBm
波长精度： ±0.05nm
动态范围： 55dB
快速测量： 100nm跨度只需0.5s
水平刻度也可用波长数(cm-1)
12种内置分析功能将各类热门应用一网打尽
数据记录功能
平滑功能
净化功能
适用于高阶衍射光的内置截止滤波器
产品技术性说明：
AQ6375B是一款波长可覆盖2μm以上范围的长波长台式光谱分析仪。它专为一直苦于无长波长测量仪器可用的工程师和研究人员而设计，在实现了高精度、 高分辨率和高灵敏度测量的同时，可以提供全面的分析功能， 从而可省去校准步骤和开发外部分析软件的麻烦。
净化功能
AQ6375B拥有高分辨率和高灵敏度， 因此可以用它检测空气中是否存在水分子。 水汽可以在近红外光谱区域检测出来， 在该特殊区域实际被测设备的光谱特性可以被重叠或掩盖。通过后面板的端口向单色镜不断输送纯净的净化气体氮气， AQ6375B可以降低水汽吸收影响， 提供比以往更高的可靠性和测量精度。
适用于高阶衍射光的内置截止滤波器
由于使用了衍射技术， 单色镜在某些情况下会产生高阶衍射光， 波长等于输入波长的整数倍。
利用内置滤波器将输入光截止到1150nm以下， 这样可极大降低测量时高阶衍射光的影响。 因此， 测量数据非常可靠， 并且可复制测试中的真实信号。
快速测量： 100nm跨度只需0.5s
灵敏度设为NORM_AUTO(-60dBm)。
与标准扫描模式相比，扫描速度至少可以提高两倍， 仅在标准灵敏度上牺牲2dB。
波长范围： 1200~2400nm
AQ6375B不但覆盖电信波长区域， 也覆盖SWIR区域， 用于环境检测和医疗应用。
超宽可测功率范围： -70dBm~+20dBm
适合测量不同应用领域使用的高功率源和低功率源。
波长精度： ±0.05nm
由于内置校准功能和波长参考源， 维护起来非常方便。
动态范围： 55dB
6种波长分辨率设置： 50pm~2nm
可以让用户根据DUT特性选择最佳值。
水平刻度也可用波长数(cm-1)
除了常用的波长(nm)和频率(THz)外， 还可用波长数(cm-1)。
内置校准源
环境温度变化、 振动和冲击将影响光谱分析仪等光学精密产品的测量精度。 为了让OSA可以一直提供精确的测量， YOKOGAWA OSA都配有校准专用光源。
校准过程是完全自动的， 只需两分钟即可完成。 它包括：
光轴对准调节功能： 可以自动对准单色镜的光路， 以确保功率精度。
波长校准功能： 通过参考源可以自动校准光谱分析仪，以确保波长精度。
自由空间光输入
光输入结构专为AQ6370系列而设计， 可以最有效地保证高耦合效率和测量可重复性， 并且无需保养。
自由空间光输入可以实现：
双重目的： 可同时处理单模光纤和多模光纤(高达800μm芯径)。 同时， 不会因为单模光纤和多模光纤不匹配引起过高的插入损耗。
多功能： 可同时连接/计算机和/A计算机连接器
无忧： 不会因为光纤耦合不准确而损坏内部光纤
免维护： 内部光纤不会弄脏
产品列表
|
项目 |
规格 |
|
波长范围*1 |
1200 ~ 2400nm |
|
跨度*1 |
0.5nm ~ 1200nm (全范围跨度) ，0nm |
|
波长精度*1,2,5 |
±0.05nm (1520 ~ 1580nm) ±0.10nm (1580 ~ 1620nm) ±0.50 (全波长范围) |
|
波长重复性*1,2 |
±0.015nm (1分钟) |
|
波长分辨率设置*1,2 |
0.05、0.1、0.2、0.5、1、2nm |
|
最小采样分辨率*1 |
0.002nm |
|
采样点数 |
101 ~ 50001、AUTO |
|
功率灵敏度设置 |
NORM_HOLD、NORM_AUTO、NORMAL、MID、HIGH1、HIGH2、HIGH3 (HIGH1-3只适用于大动态测量模式(/CHOP)) |
|
功率灵敏度*2,3,4,6 |
-70dBm (1800 ~ 2200nm) -67dBm (1500 ~ 1800nm、2200 ~ 2400nm) -62dBm (1300 ~ 1500nm) (灵敏度: HIGH3) |
|
最大输入功率*2,3 |
+20dBm (每通道、全波长范围) |
|
最大安全输入功率*2,3 |
+25dBm (总输入功率) |
|
功率精度*2,3,8 |
±1.0dB (1550nm，输入功率: -20dBm，灵敏度:MID HIGH1-3) |
|
功率线性度*2,3 |
±0.05dB (输入功率: -30 ~ +10dBm，灵敏度: HIGH1-3) |
|
偏振相关性*2,3,8 |
±0.1dB (1550nm) |
|
动态范围*1,2 |
45dB (峰值±0.4nm，分辨率: 0.05nm) 55dB (峰值±0.8nm，分辨率: 0.05nm) (1523nm，灵敏度: HIGH1-3) |
|
适用光纤 |
SM (9.5/125μm)、GI (50/125μm、62.5/125μm) |
|
光连接器 |
光输入： 需要AQ9447连接适配器(选件)。 校准输出： 需要AQ9441连接适配器(选件)。 连接器类型：FC或SC |
|
内置校准光源 |
波长参考源(用于光轴对准调节和波长校准) |
|
扫描时间*1,6,7 |
NORM_ AUTO: 0.5s，NORMAL: 1s，MID: 2s，HIGH1: 20s |
|
预热时间 |
至少1小时（预热后，需要内置光源进行光轴对准调） |
*1: 横轴刻度: 波长显示模式
*2: 使用9.5/125μm单模光纤，预热2小时后，使用内置参考光源进行光轴对准调节后，未使用净化气体时。
*3: 纵轴刻度: 绝对值功率显示模式，分辨率设置: ≥0.1nm。
*4: 使用9.5/125μm单模光纤(IEC60793-2定义的B1.1型，PC抛光，模场直径:9.5µm，NA: 0.104 ~ 0.107)。
*5: 用内置参考光源执行波长校准后，采样分辨率: ≤0.003nm，灵敏度: MID、HIGH1-3。
*6: 脉冲光测量模式: OFF
*7: 跨度: ≤100nm，采样点数: 1001，平均次数: 1。
*8: 分辨率设为0.1nm时，温度条件变为23±3°C。
