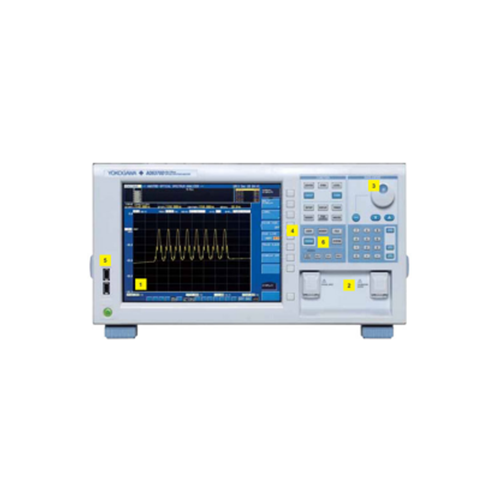

AQ6376 横河光谱分析仪 长波长光谱仪
产品描述
覆盖MWIR领域的长波长光谱分析仪 AQ6376
产品整体参数
波长范围：1500 ~ 3400nm
分辨率设置：0.1 ~ 2nm
超宽可测功率范围： -65 ~ +13dBm
波长精度：±0.5nm
动态范围：55dB
快速测量：100nm跨度只需0.5s
水平刻度也可用波长数(cm-1)
12种内置分析功能将各类热门应用一网打尽
数据记录功能
平滑功能
净化功能
适用于高阶衍射光的内置截止滤波器
产品技术性说明：
AQ6376具备研发和生产波长范围从电信波段到3.4μm的光器件所必须的功能。 没有哪款测量系统可以做到它这样， 既能实现高性能又能达到方便使用的目的。
波长范围: 1500 ~ 3400nm
5种波长分辨率设置: 0.1 ~ 2nm
可以让用户根据被测器件/系统选择最佳值。
超宽可测功率范围: -65 ~ +13dBm
适合测量不同应用领域使用的高功率源和低功率源。灵敏度：HIGH1-3仅为大动态测量模式。
波长精度: ±0.5nm
由于内置校准功能和波长参考源，维护起来非常方便。
动态范围: 55dB
水平刻度也可用波长数(cm-1)
除了常用的波长(nm)和频率(THz)外，还可用波长数(cm-1)。
净化功能
适用于高阶衍射光的内置截止滤波器
根据测量波长范围，AQ6376可自动设置内置光滤波器。这样可以大幅降低测量时高阶衍射光的影响。
产品列表
|
项目 |
规格 |
|
波长范围*1 |
1500 ~ 3400nm |
|
跨度*1 |
0.5nm ~ 1900nm (全范围跨度) ，0nm |
|
波长精度*1,2,5 |
±0.50 (全波长范围) |
|
波长重复性*1,2 |
±0.015nm (1分钟) |
|
波长分辨率设置*1,2 |
0.1、0.2、0.5、1、2nm |
|
最小采样分辨率*1 |
0.003nm |
|
采样点数 |
101 ~ 50001、AUTO |
|
功率灵敏度设置 |
NORM_HOLD、NORM_AUTO、NORMAL、MID、HIGH1、HIGH2、HIGH3 (HIGH1-3只适用于大动态测量模式(/CHOP)) |
|
功率灵敏度*2,3,4,6 |
-65dBm (1500 ~ 2200nm) -55dBm (2200 ~ 3200nm) -50dBm (3200 ~ 3400nm) (灵敏度: HIGH3) |
|
最大输入功率*2,3 |
+13dBm (每通道、全波长范围) |
|
最大安全输入功率*2,3 |
+20dBm (总输入功率) |
|
功率精度*2,3,8 |
±1.0dB (1550nm，输入功率: -20dBm，灵敏度:MID HIGH1-3) |
|
功率线性度*2,3 |
±0.2dB (输入功率: -30 ~ +10dBm，灵敏度: HIGH1-3) |
|
动态范围*1,2 |
40dB (峰值±1nm，分辨率: 0.1nm) 55dB (峰值±2nm，分辨率: 0.1nm) (1523nm，灵敏度: HIGH1-3) |
|
适用光纤 |
SM (9.5/125μm)、GI (50/125μm、62.5/125μm) |
