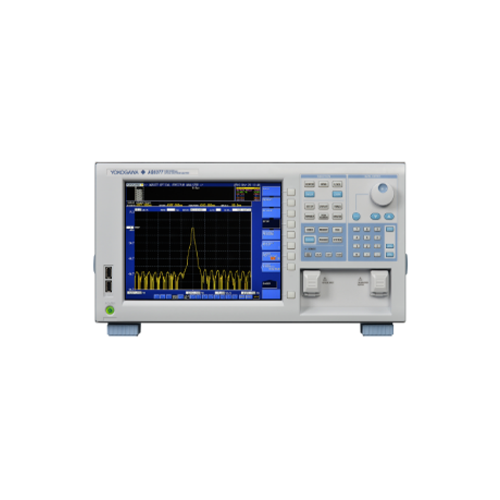

AQ6377 光谱分析仪 长波长光谱分析仪
产品描述
覆盖MWIR领域的长波长光谱分析仪 AQ6377。
产品整体参数
波长范围: 1900 ~ 5500nm
5种波长分辨率设置: 0.2 ~ 5nm
超宽可测功率范围: -60 ~ +13dBm
波长精度: ±0.5nm
动态范围: 50dB
产品技术性说明：
AQ6377覆盖MWIR区域，通常用于环境检测和医疗应用。
波长范围: 1900 ~ 5500nm
5种波长分辨率设置：0.2~ 2nm
可以让用户根据被测器件/系统选择最佳值。
超宽可测功率范围: -650~ +13dBm
适合测量不同应用领域使用的高功率源和低功率源。灵敏度：HIGH1-3仅为大动态测量模式。
波长精度: ±0.5nm
由于内置校准功能和波长参考源，维护起来非常方便。
动态范围: 50dB
水平刻度也可用波长数(cm-1)
除了常用的波长(nm)和频率(THz)外，还可用波长数(cm-1)。
净化功能
适用于高阶衍射光的内置截止滤波器
根据测量波长范围，AQ6377可自动设置内置光滤波器。这样可以大幅降低测量时高阶衍射光的影响。
产品列表
|
项目 |
规格 |
|
波长范围*1 |
1900 ~ 5500nm |
|
跨度*1 |
1.0nm ~ 3600nm (全范围跨度) ，0nm |
|
波长精度*1,2 |
±0.5nm (全波长范围) |
|
波长分辨率设置*1,2 |
0.2、0.5、1、2nm |
|
最小采样分辨率*1 |
0.010nm |
|
采样点数 |
101 ~ 50001、AUTO |
|
功率灵敏度设置 |
NORM_HOLD、NORM_AUTO、NORMAL、MID、HIGH1、HIGH2、HIGH3 (HIGH1-3只适用于大动态测量模式(/CHOP)) |
|
功率灵敏度*3,5,6 |
-40dBm (1900 ~ 2200nm) -50dBm (2200 ~ 2900nm) -60dBm (2900 ~ 4500nm) (灵敏度: HIGH3) |
|
最大输入功率*3,5,6 |
+13dBm (每通道、全波长范围) |
|
最大安全输入功率*3,5,6 |
+20dBm (总输入功率) |
|
功率精度*3,4,5,6 |
±2.0dB (2000nm，输入功率: -10dBm，灵敏：HIGH1-3，单模光纤) |
|
动态范围*1,2,3 |
50dB (峰值±5nm，分辨率: 0.2nm、灵敏度：HIGH1-3) |
|
适用光纤 |
单模光纤，大芯径光纤(最大400μm) |
|
光连接器 |
FC型(光输入和校准输出) |
|
内置校准光源 |
波长参考源(用于光轴对准调节和波长校准) |
|
扫描时间*1,6,7 |
NORM_ AUTO: 0.5s，NORMAL: 1s，MID: 2s，HIGH1: 20s |
|
预热时间 |
至少1小时（预热后，需要内置光源进行光轴对准调） |
*1: 横轴刻度: 波长显示模式
*2: 使用单模光纤，预热2小时后，使用内置参考光源执行光轴对准调节后，未使用净化气体时。
*3: 典型值。
*4: 与YOKOGAWA最初的标准器件不同，使用2μm范围的单模光纤。
*5: 纵轴刻度: 绝对值功率显示模式、分辨率设置: ≥0.5nm
*6: 脉冲光测量模式: OFF
*7: 跨度: ≤100nm (2200 ~ 2220nm和3900 ~ 3940nm除外)，采样点数: 1001，平均次数: 1。
